NXP Semiconductors VR5510 マルチ出力PMIC

NXP Semiconductors VR5510 自動車用マルチ出力PMICは、ゲートウェイ、ADAS、V2X、インフォテインメントのアプリケーション用に設計されています。VR5510は、複数の高効率スイッチ・モードとリニア電圧レギュレータを備えています。このPMICは、システムのEMC性能を最適化するため、入出力の外部周波数同期を提供します。

NXP Semiconductors VR5510 自動車用マルチ出力PMICは、フェイルセーフ出力付きの強化された安全機能を備えており、ASIL BおよびASIL D安全整合性レベルに対応しています。VR5510は、安全指向システム分割に完全に実装することができ、非安全QMバージョンの部分として動作するように構成することも可能です。

VR5510には、さまざまな安全アプリケーションをサポートする複数のバージョンがあり、出力レールの数、出力電圧設定、動作周波数、電源投入シーケンスについて多くの選択肢があります。

VR551は、熱強化ウェッタブル・フランクを備えたQFN56パッケージで提供されます。ウェッタブル・フランクを備えたデバイスにより、自動光学検査 (AOI) が可能になり、せん断力に対する抵抗性が大きくなり、PCB屈曲に対処できるため、信頼性が向上します。

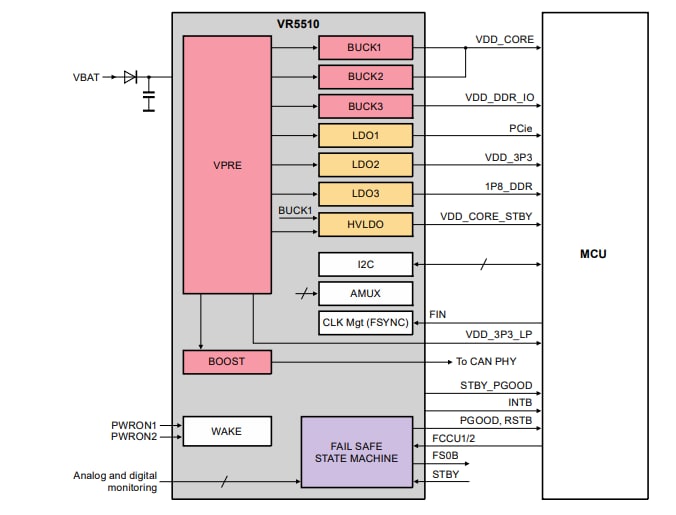

特徴

最大入力電圧：60VDC
VPRE同期バック・コントローラ（外部MOSFET搭載）
- 設定可能な出力電圧、スイッチング周波数、最大10Aの電流能力
SVS/DVS機能を備えたMCUコア電源専用の低電圧集積同期 BUCK1およびBUCK2コンバータ
- 設定可能な出力電圧と電流能力（最大3.6Aピーク）。二相動作により、最大7.2Aピークまで電流能力を拡張します。
低電圧集積同期BUCK3コンバータ
- 設定可能な出力電圧と電流能力（最大3.6Aピーク）
集積低圧側スイッチ付き昇圧コンバータ
- 設定可能な出力電圧と入力電流能力（最大2.25Aピーク）
MCU IO、DDR、ADC電源用の3つのリニア電圧レギュレータ(LDO)
- 設定可能な出力電圧と電流能力（最大400mA）
LDOモードでは最大10mA、スイッチモードでは最大100mAの電流能力を備えた高電圧リニア・レギュレータ（HVLDO）

SMPS周波数同期、スペクトラム拡散、スルー・レート制御、手動周波数チューニングなどのEMC最適化技術
超低自己消費電流（VPREおよびHVLDO ONで35μA）の低電力スタンバイモード
ウェイクアップ検出およびバッテリ電圧センス用の2つの入力ピン
CRC付きI2Cインターフェイスによるデバイス制御（最大3.4MHz）
専用同期ピンによりデュアル・デバイス操作が可能
独立モニタリング回路図、MCUモニタリング用の専用インターフェイス、シンプルで挑戦的なWatchdog機能、パワーグッド、リセットと割り込み、内蔵セルフテスト、フェイルセーフ出力を備えたQMからASIL B、ASIL Dまで拡張可能なポートフォリオ
OTPプログラミングによる設定
- エンジニアリング・モードでのプロジェクト開発中にカスタム設定をサポートできるプロトタイプ有効化
8.0mm x 8.0mm x 0.85 QFN56パッケージ、0.5mmピッチ
