Omron Electronics G9EK-1-E DCパワーリレー
Omron Electronics G9EK-1-E DCパワーリレーは、ガスレス構造の大容量リレーで、標準モデルの最大定格120Aを上回り、500VDCにおいて200Aの双方向スイッチングが可能です。この200A定格によって、順方向および逆方向電流の代替に複数のスイッチング部品が不要になりました。Omron G9EK-1-Eは、低消費電力（3Wコイル電力消費）および費用対効果の高いソリューションで、DC切断アプリケーションを対象としています。これらのDCパワーリレーには、密閉スイッチング以前の費用対効果の高いメリットとともに、高衝撃および振動特性が備わっています。
特徴
- 200ADC で500V（最小10スイッチング動作）
- 大容量DC負荷スイッチングに対応可能
- 車載グレードの衝撃と振動サポート
- アークカットオフを用いた双方向スイッチング
- DC順方向/逆方向電流における2つのリレーの必要性を排除
- アークの迅速な消火によって、高DC電圧負荷のより安全なスイッチングを実現
- 最大400VDC で1,000Aを切り替える能力を備えたコンパクトな64.2mm x 86mm x 47.7mm (HxWxL)リレー
- 低電力消費
- コイル電力消費: 3W
- 同じクラスのリレーで標準6W～11W
アプリケーション
- 電気自動車（EV）充電器
- エネルギー貯蔵システム－商用および工業用太陽光インバータ
- パワーコンディショナシステム
- V2X充電器
- 高電圧設計
- 自動誘導車両(AGV)と自律モバイルロボット(AMR)
その他のリソース

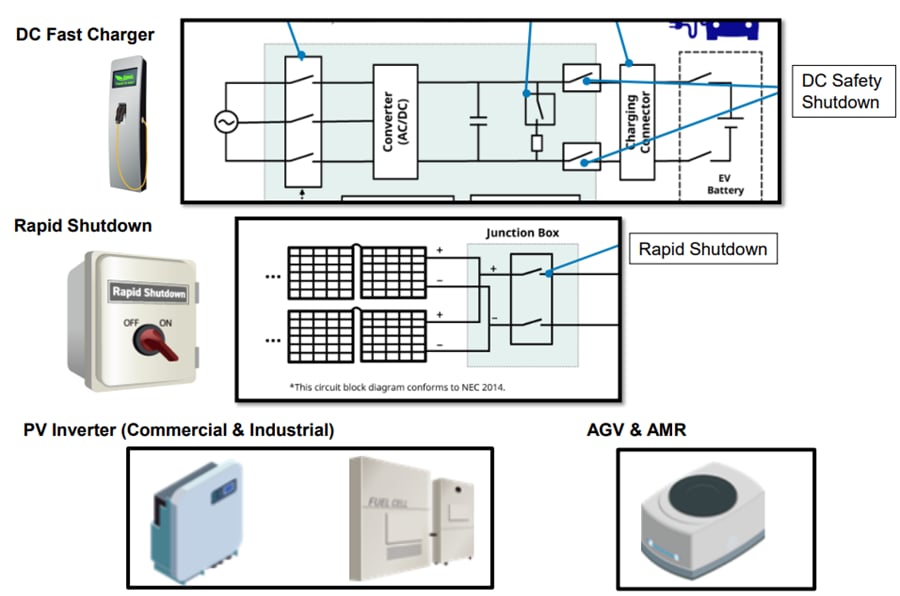

対象アプリケーション

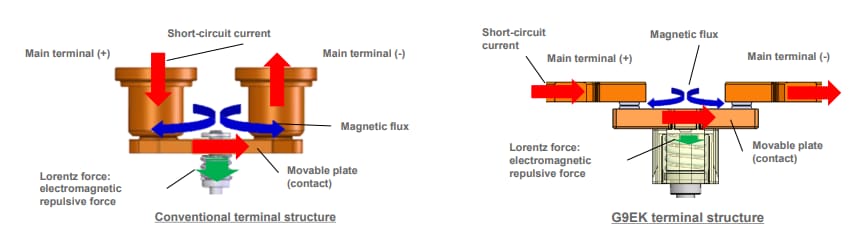

短絡抵抗性能

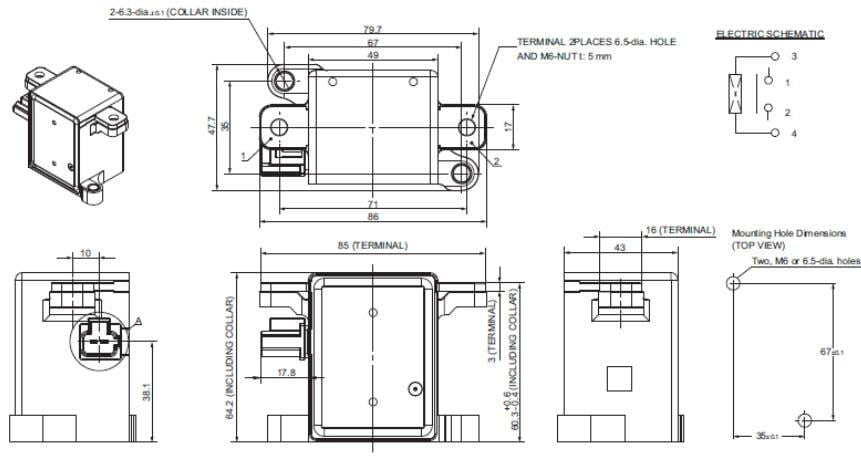

寸法 (mm)
関連リレー
Omron Electronics G9EK-1ハイパワーDCリレー
UL認定SPSTハイパワーリレーで、費用対効果の高いDC切断アプリケーションを対象としています。
