onsemi NCP59744リニアレギュレータ
onsemi NCP59744リニアレギュレータは、全負荷電流で75mVのドロップアウト電圧で、3.0A以上の出力電流を実現します。NCP59744レギュレータは、セラミックおよび他の低ESR出力コンデンサで安定しています。NCP59744リニアレギュレータには、出力電圧を最低0.8Vまで調整できる出力電圧の型式があります。
onsemi NCP59744リニア・レギュレータの内部保護機能には、組み込みのサーマル・シャットダウンや出力電流制限保護があります。ユーザープログラマブル・ソフトスタートと電源正常ピンを利用できます。NCP59744は、DFN10 3x3、QFN20 5x5、WLCSP10パッケージでご用意があります。
特徴
- 3.0Aを超える出力電流
- ラインと負荷全域で標準0.25%精度
- VIN 範囲：0.8V～5.5V
- VBIAS 範囲：2.2V～5.5V
- 出力電圧範囲：0.8V～3.6V
- 3Aで75mVドロップアウト電圧
- プログラマブルソフトスタート
- オープンドレイン・パワーグッド出力
- 優れた過渡応答
- 電流制限、サーマルシャットダウン保護
- 無鉛かつRoHS準拠
アプリケーション
- テレコムおよび産業機器の負荷安定化ポイント
- FPGA、DSP、ロジック電源
- スイッチング電源ポスト安定化
- 特定の起動時間やシーケンシング要件があるアプリケーション
関連製品
onsemi NCP5974x超低ドロップアウト電圧レギュレーター
出力電流が1.5/3.0Aを超え、標準ドロップアウト電圧が60/115/120mVのデュアルレールLDOリニア・レギュレータ。

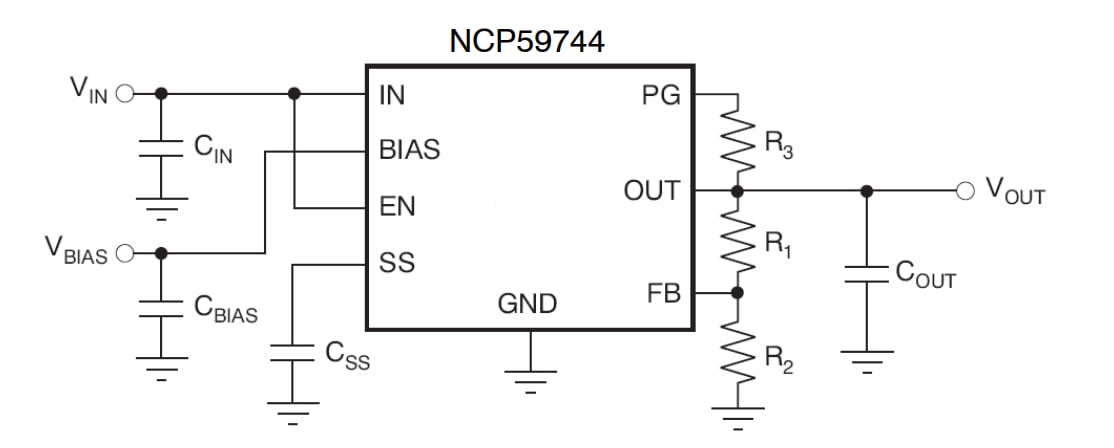

標準アプリケーション図
簡略スキームブロック図
公開: 2021-02-24
| 更新済み: 2024-05-16
