ON Semiconductor NCV47701 Low Dropout Regulator

ON Semiconductor NCV47701低ドロップアウトレギュレータ

ON Semiconductor NCV47701低ドロップアウトレギュレータは、350mA出力電流の統合型低ドロップアウトレギュレータで、過酷な車載環境における使用に向けて設計されています。また広範な動作温度と入力電圧を保持します。

このデバイスは、3%の出力電圧精度が可能な可変電圧バージョンを備えています。高い入力電圧許容および電圧逆入力保護機能を搭載。また過電流保護、過温度保護を備え、出力電圧を制御します。集積型電流センス機能は診断とシステム保護機能を提供します。このデバイスの電流制限はCSO ピンに接続される抵抗により調節できます。 CSO ピンの電圧は出力電流に比例します。

機能
  • 可変電圧に対応したバージョン（5V ～ 20V）±3% 出力電圧で±6%の出力電圧精度
  • 3.3V ロジック互換性閾値に対して入力可能（5V ロジック互換性閾値）。NCV47710 またはNCV47711仕様書を参照
  • 保護機能：
  • 電流制限
  • サーマルシャットダウン
  • 電圧逆入力

  • 10% の精度で可変出力電流レベルを提供（10mA ～ 350mA）
  • 鉛フリーデバイス

アプリケーション
  • オーディオおよびインフォテインメントシステム
  • インストルメントパネル
  • ナビゲーション
  • 衛星ラジオ

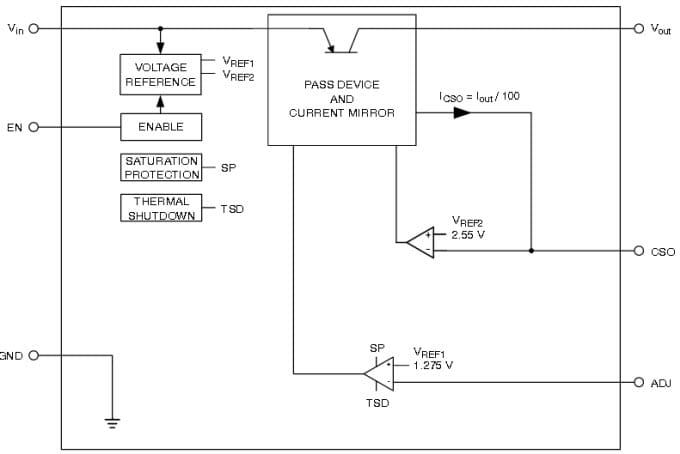

簡易ブロック図
Simplified Block Diagram


NCV47701PDAJGEVB LDOレギュレータ評価ボード

NCV47701PDAJGEVB はNCV47701 350mA 出力電流集積型低ドロップアウトレギュレータの評価に使用されます。
