onsemi FPF3381過電圧保護負荷スイッチ
onsemi FPF3381過電圧保護負荷スイッチは、統合、超低、オン抵抗、シングルチャンネルスイッチです。FPF3381には、2.8V～23Vの入力電圧範囲で動作できるN-MOSFETが搭載されており、5Aの最大連続電流に対応できます。入力電圧が過電圧閾値を超えると、保護された下流コンポーネントの損傷を防止するために、内部FETは直ちにOFFになります。
Onsemi FPF3381過電圧保護負荷スイッチは、IEC61000-4-5規格に基づいた統合±110Vサージ保護TVSを供給します。このデバイスには、小型12バンプWLCSPパッケージでご用意があり、-40°C～+85°Cの自由空気温度範囲で動作します。
特徴
- 最高+28Vまでの過電圧保護
- 統合TVS: IEC61000-4-5向け±110v
- 標準15mの内部低RDS(ON) NMOSトランジスタ
- プログラマブル過電圧ロックアウト（OVLO）
- OVLOピンによる外部調整
- デバイス用のアクティブ低イネーブルピン (OVLO)
- 超高速OVLO応答時間: 標準40ns
- 過温度上昇保護（サーマルシャットダウン）
- 堅牢なESD性能
- ±4kV人体モデル（HBM）
- ±2kV充電デバイスモデル（CDM）
- システムレベルのESD (IEC61000-4-2)
- ±10kV接触放電
- エアギャップ放電: ±15kV
アプリケーション
- 携帯電話
- PDA
- GPS
ブロック図

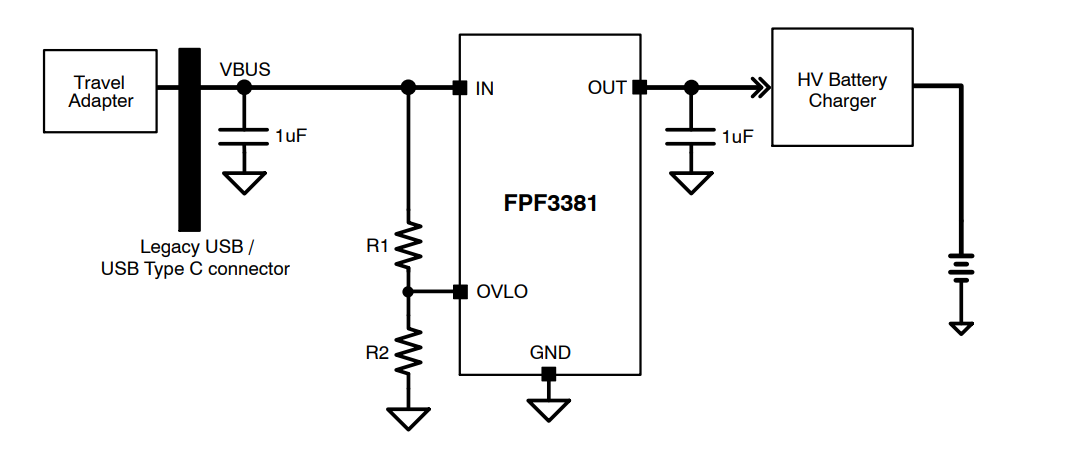

アプリケーション図

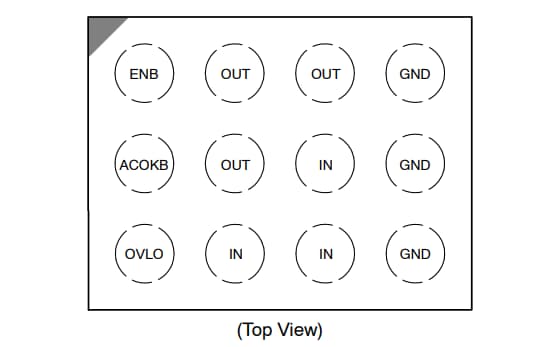

ピン割当
