onsemi NCV8760C LDO レギュレータ
onsemi NCV8760C LDOレギュレータには、最低18A（標準）の自己消費電流が備わっており、車載アプリケーション要件に最適です。高精度、超低Iq、低ドロップアウト電圧レギュレータは、マイクロプロセッサへの給電に必要な、統合リセットと遅延時間選択が特徴です。
Onsemi NCV8760C LDOレギュレータは、5.0Vおよび3.3Vの固定出力電圧で利用可能で、DPAK 5パッケージで±2.0%以内の安定化を図ります。
特徴
- 3.3Vおよび5V出力電圧オプション
- ±2.0%出力電圧精度
- 出力電流最大150mA
- マイクロプロセッサ互換制御機能:
- 遅延時間セレクト
- リセット出力
- 低ドロップアウト電圧
- 標準18Aの超小自己消費電流
- 保護機能:
- 熱シャットダウン
- 電流制限
- 車載および固有のサイト・制御変更要件が必要になるその他のアプリケーションは（パーツ番号の）最初の3文字が「NCV」；AEC−Q100
- 認定済でPPAPに対応
- EMC準拠
- 無鉛かつRoHS準拠
アプリケーション
- 車載用:
- 車体制御モジュール
- 機器とクラスタ
- 客室の保護と快適性
- 従来のパワートレイン
- バッテリ駆動エレクトロニクス

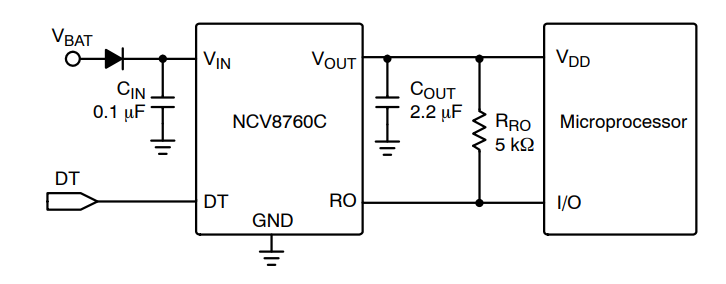

代表的なアプリケーション
ブロック図
