onsemi NL27WZ125 3ステート低イネーブルデュアルバッファ
Onsemi NL27WZ125 3ステート低イネーブルデュアルバッファは、MiniGate™ 高性能デュアル非反転バッファで、1.65V〜5.5V電源で動作します。これらのデバイスは、ほぼゼロの静的電源電流を実現しており、システム電力要件を大幅に削減します。onsemi NL27WZ125の3ステート構成で動作する能力によって、複数のデバイスが同じ信号線を共有するアプリケーションで特に有用です。デュアルバッファは、US8、UDFN8、UQFN8パッケージでご用意があります。
特徴
- 1.65V～5.5VのVCC 動作用に設計
- tPD: 2.4ns (VCC = 5Vの場合)（標準）
- 最大5.5Vの入力/出力過電圧許容差
- IOFF は、パーシャルパワーダウン保護をサポート
- 3.0Vで24mAソース/シンク
- ±100mAラッチアップ性能
- 動作温度範囲：-55°C～+125°C
- US8、UDFN8、UQFN8パッケージでご用意あり
- チップの複雑性 < 100 FET
- ほぼゼロの静的電源電流によって、システム電力要件を大幅に削減
- 3ステート OE入力はアクティブロー
- 湿度感度レベル（MSL）1
- UL 94V-0可燃性等級
- 固有のサイトと制御変更要件を必要とする自動車用およびその他のアプリケーションを対象とした-Qサフィックス、AEC-Q100認定、PPAP対応
- 鉛フリー、ハロゲンフリー/BFRフリーで、RoHSに準拠
アプリケーション
- バスドライバ
- データ絶縁
- 信号バッファリング
- 制御ロジック
- レベルシフト
- ファンアウトアプリケーション
- メモリアプリケーション
- マイクロコントローラインターフェイス
- LEDドライバ
論理シンボル

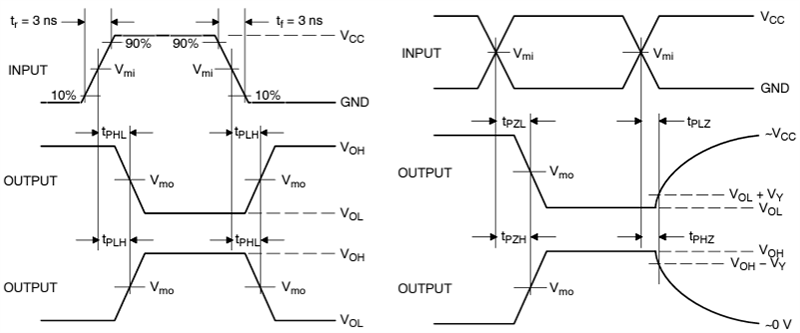

スイッチング波形
