onsemi NVMFD027N10MCL デュアルNチャンネル・パワーMOSFET
Onsemi NVMFD027N10MCL デュアルNチャンネル・パワーMOSFETは、コンパクトで効率的な設計を目的にした100V、28A、26mΩの自動車パワーMOSFETです。AEC-Q101認定のPPAP対応デバイスは、5mm x 6mm フラットリードのパッケージであり、強化された光学検査に使用できる湿式フランク・オプションを備えています。Onsemi NVMFD027N10MCL デュアルNチャンネル・パワーMOSFETは、高い熱性能と低いRDS（on）を備えており、伝導損失を最小限に抑えるよう設計されています。
特徴
- コンパクトな設計用の小型フットプリント（5mm x 6mm）
- 伝導損失を最小化する低いRDS（on）
- ドライバ損失を最小限に抑えるための低いQG と静電容量
- AEC-Q101認定およびPPAP対応
- 鉛フリー、ハロゲンフリー/BFRフリー、ベリリウムフリー、RoHS準拠
アプリケーション
- 48Vシステム
- スイッチング電源
- 電力スイッチ（ハイサイド・ドライバ、ローサイド・ドライバ、Hブリッジなど）
仕様
- 連続ドレイン電流：最大28A
- 最大RDS（ON）：26mΩ（10V時）、35mΩ（4.5V時）
- ドレイン‐ソース間電圧：100V
- ゲート‐ソース間電圧：± 20V
- パルス・ドレイン電流：115A
- 動作ジャンクションおよび保存温度範囲：-55°C ~ +175°C

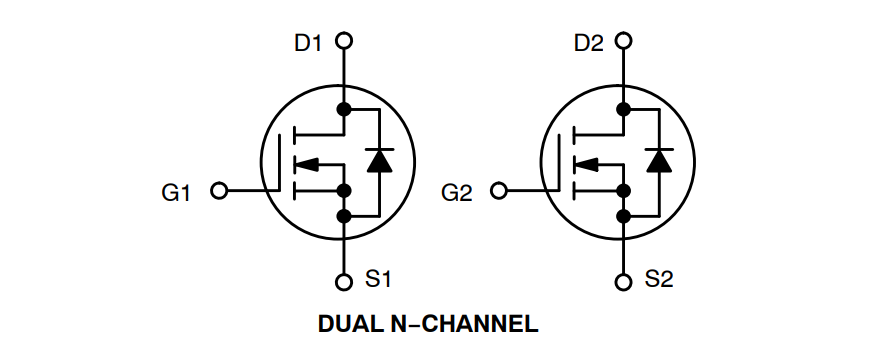

代表的なアプリケーション
