onsemi NVMFWS002N10MCL シングルNチャンネル・パワーMOSFET
onsemi NVMFWS002N10MCLシングルNチャンネルパワーMOSFETは、177A連続ドレイン電流、10V RDS (ON) で2.8mΩ、100Vドレイン-ソース電圧が特徴です。NVMFWS002N10MCL は、コンパクトで効率的な設計のために開発された5mm x 6mmフラットリードのパッケージで提供されます。Onsemi AEC-Q101 認定 MOSFETは、PPAPに対応し、自動車アプリケーションに最適です。
特徴
- コンパクト設計のための小型フットプリント（5mm x 6mm）
- 導通損失を最小限に抑える低RDS（on）
- ドライバの損失を最小限に抑える低QG と容量
- AEC-Q101 認定およびPPAP対応
- 鉛フリー、ハロゲンフリー/BFRフリー、ベリリウムフリー、RoHS準拠
アプリケーション
- 48Vシステム
- スイッチング電源
- バッテリの逆方向挿入保護
- 電力スイッチ（ハイサイド・ドライバ、ローサイド・ドライバ、Hブリッジなど）
仕様
- 連続ドレイン電流：最大177A
- 最大2.8mΩ RDS（ON）で10Vまたは3.8mΩで4.5V
- ドレイン‐ソース間電圧：100V
- ゲート‐ソース間電圧: ± 20V
- パルス・ドレイン電流：900A
- 動作ジャンクションおよび保存温度範囲：-55°C ~ +175°C

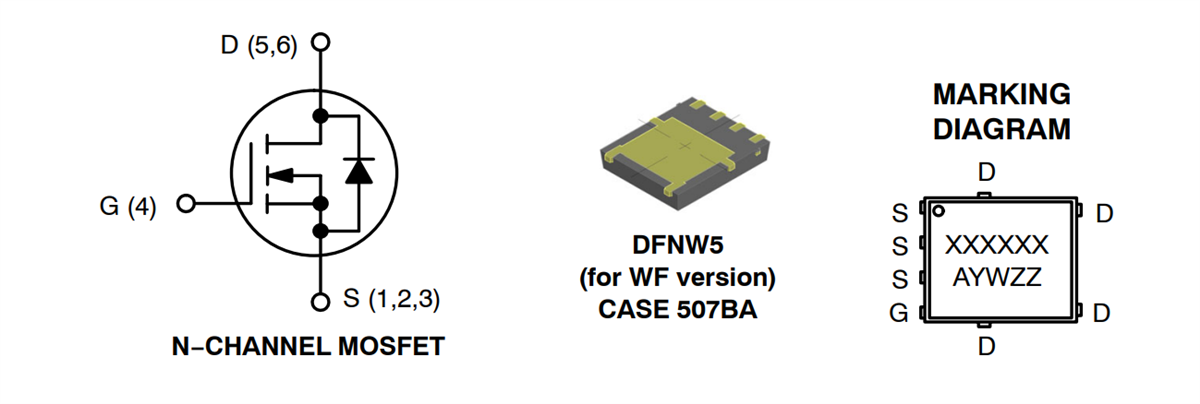

代表的なアプリケーション
公開: 2024-01-03
| 更新済み: 2024-03-01
