onsemi NVMFWS003N10MC シングルNチャンネル・パワーMOSFET
Onsemi NVMFWS003N10MCシングルNチャンネル・パワーMOSFETは、169Aの連続ドレイン電流、10Vで3.1mΩのRDS (ON) 、100Vのドレイン‐ソース間電圧を提供します。NVMFWS002N10MCLは、コンパクトで効率的な設計のために開発された5mm x 6mmフラットリードのパッケージで提供されます。Onsemi AEC-Q101認定 MOSFETは、PPAPに対応し、自動車アプリケーションに最適です。
特徴
- コンパクト設計のための小型フットプリント（5mm x 6mm）
- 導通損失を最小限に抑える低 RDS (on)
- ドライバ損失を最小限に抑える低 QG と静電容量
- 湿式フランク製品
- AEC-Q101 認定およびPPAP対応
- 鉛フリー、ハロゲンフリー/BFRフリー、ベリリウムフリー、RoHS準拠
アプリケーション
- 48Vシステム
- スイッチング電源
- バッテリの逆方向挿入保護
- 電力スイッチ（ハイサイド・ドライバ、ローサイド・ドライバ、Hブリッジなど）
仕様
- 連続ドレイン電流：最大169A
- 最大 RDS (ON) ：10Vで3.1mΩ、または4.5Vで3.8mΩ
- ドレイン‐ソース間電圧：100V
- ゲート‐ソース間電圧: ± 20V
- パルス・ドレイン電流：900A
- 動作ジャンクションおよび保存温度範囲：-55°C ~ +175°C

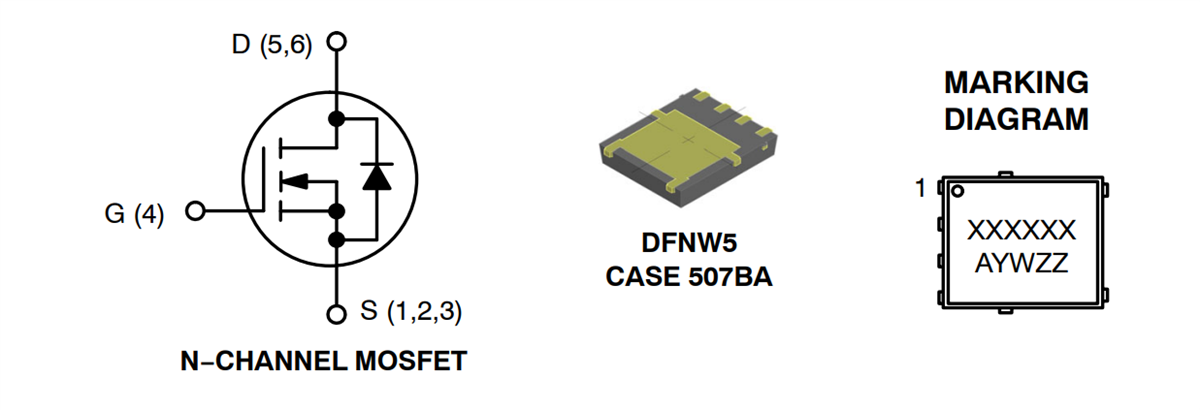

代表的なアプリケーション
公開: 2024-01-03
| 更新済み: 2024-01-11
