Panasonic Grid-EYE赤外線アレイセンサ

Panasonic Grid-EYE赤外線アレイセンサは表面への実装が可能で、赤外線照射による絶対温度を検出する8x8グリッド形式での64の熱電対素線が特徴です。Grid-EYEは、実際の温度と温度勾配を測定することによって熱画像を提供できます。Grid-EYEによって、複数の人、位置の識別、移動方向を、周囲光条件にほぼ頼ることなく検出可能で、従来のカメラのようにプライバシーを侵害することがありません。内蔵シリコンレンズによって、60°の視野角が実現しています。測定値は、1秒当たり1または10フレームでI²Cインターフェイスから視認できます。この割り込み信号出力には、高度な柔軟性のためのタイムクリティカルなイベントに対するクイックレスポンスが備わっています。

Panasonicは、高機能家電、デジタルサイネージ、自動ドアやエレベーターに最適な視野角90°のGrid-EYEセンサを発表しました。この90°センサには、3.3VDCと5VDCのオプションがあります。

特徴

  • 寸法: 11.6 x 4.3 x 8.0mm (L x H x W)
  • 動作電圧: 3.3Vまたは5.0V（P/Nによって異なる）
  • 電流消費: 標準4.5mA（通常モード）; 0.8mA（スタンバイモード）、0.2mA（スリープモード）
  • 測定対象物の温度範囲:
    • 増幅率高ゲイン時：0℃～+80
    • 増幅率低ゲイン時：-20℃～+100
  • 外部インターフェース: I²C（高速モード）
  • 視野:
  • ピクセル数: 64（垂直8 x水平8）
  • フレームレート: 1または10フレーム/秒
  • 絶対温度精度: 標準±2.5°C（P/Nによって異なる）

アプリケーション

  • 安全性
    • 占有者の検出
    • 人数カウント
    • 複数人検知
  • 家庭用
    • 調理用コンロ
    • 電子レンジ
    • エアコン
    • 暖房システム
  • 医療用システム
    • 患者の検出
    • 動き検出
    • 熱画像
    • 位置検出
  • 照明制御
    • 省エネ
    • 動かずに検出
  • 工業温度測定
    • 産業プロセス管理と制御
    • コンタクトレス温度測定

ビデオ

ドキュメント

開発ツール

Analog Devices / Maxim Integrated Panasonic占有検出ソリューション

省エネルギー、快適性、安全性とセキュリティの強化といった、自動化に大きなメリットを提供します。

Learn MoreAnalog Devices / Maxim Integrated Panasonic占有検出ソリューション について View ProductsAnalog Devices / Maxim Integrated Panasonic占有検出ソリューション に関連

Analog Devices / Maxim Integrated MAXREFDES131# 評価キット

拘束された状態で最大100mまで存在、人数計算、ジェスチャの検知が可能です。

Learn MoreAnalog Devices / Maxim Integrated MAXREFDES131# 評価キット について View ProductsAnalog Devices / Maxim Integrated MAXREFDES131# 評価キット に関連

Mikroe MIKROE-2539 Grid-EYE® click

PanasonicのAMG8853赤外線アレイセンサを備えたサーマルアレイセンサ検出器です。

Learn MoreMikroe MIKROE-2539 Grid-EYE® click について View ProductsMikroe MIKROE-2539 Grid-EYE® click に関連

Adafruit AMG8833 IR Thermal Camera FeatherWing

Adds heat vision to Feather Main Board; Based on the Panasonic AMG8833 8x8 GridEYE Sensor.

Learn MoreAdafruit AMG8833 IR Thermal Camera FeatherWing について View ProductsAdafruit AMG8833 IR Thermal Camera FeatherWing に関連

ブロック図

ブロック図 - Panasonic Grid-EYE赤外線アレイセンサ

画素アレイと表示フィールド

パフォーマンスグラフ - Panasonic Grid-EYE赤外線アレイセンサ

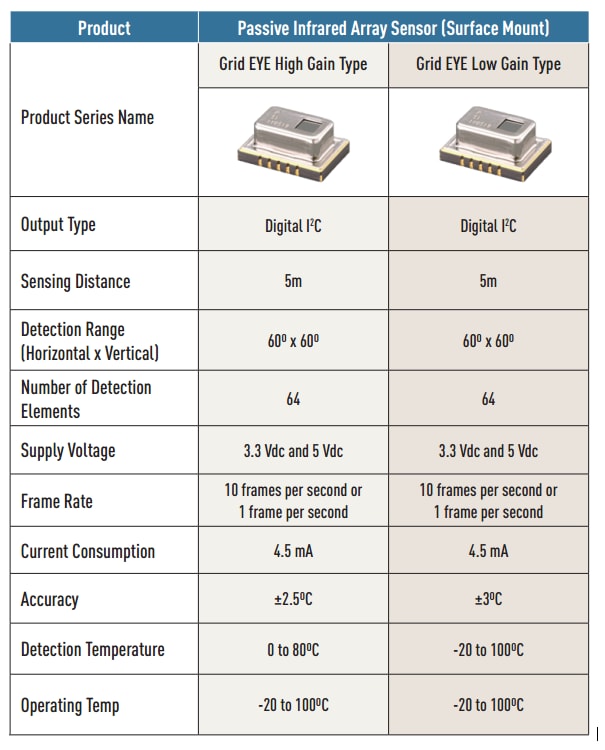

比較表

パフォーマンスグラフ - Panasonic Grid-EYE赤外線アレイセンサ

関連製品

Panasonic Electronic Components Infrared Array Sensor Grid-EYE®狭角

温度検出の2次元エリア（64ピクセル）が特徴です。

Learn MorePanasonic Electronic Components Infrared Array Sensor Grid-EYE®狭角 について View ProductsPanasonic Electronic Components Infrared Array Sensor Grid-EYE®狭角 に関連

Panasonic 温度センサ

ボードマウントとNTCサーミスタ。

Learn MorePanasonic 温度センサ について View ProductsPanasonic 温度センサ に関連
View Results ( 8 ) Page
部品番号 データシート 精度 供給電圧 - 最小 取り付け様式 製品
AMG885543 AMG885543 データシート +/- 2.5 C 5 V SMD/SMT Infrared Array Sensors
AMG8854M01 AMG8854M01 データシート +/- 3 C 4.5 V PCB Mount Temperature Sensors
AMG883543 AMG883543 データシート +/- 2.5 C 3.3 V SMD/SMT Infrared Array Sensors
AMG883642 AMG883642 データシート +/- 3 C 3 V SMD/SMT Temperature Sensors
AMG8833 AMG8833 データシート +/- 2.5 C 3 V SMD/SMT Temperature Sensors
AMG8834 AMG8834 データシート +/- 3 C 3 V SMD/SMT Temperature Sensors
AMG8853 AMG8853 データシート +/- 2.5 C 4.5 V SMD/SMT Temperature Sensors
AMG8854 AMG8854 データシート +/- 3 C 4.5 V SMD/SMT Temperature Sensors
