Qorvo QPA1008可変ゲインドライバアンプ
Qorvo QPA1008可変ゲインドライバアンプには、Sバンドの2つの段が備わっており、5mm x 5mm QFNパッケージに格納されています。QPA1008は、2.7GHz~3.8GHzの範囲で動作し、26dBの重要な信号ゲインおよび30% PAEを超過するP1dB出力電力で31dBmを供給します。
Qorvo QPA1008可変ゲインドライバアンプは、入力での30dBアッテネータ、および出力でのシンプルな抵抗結合（-20dB結合）パワー・サンプラ検出器が特徴です。このデバイスは、迅速な電源オン/オフ動作を目的とした高速バイアス制御スイッチを実現しています。
特徴
- 周波数範囲: 2.7GHz～3.8GHz
- 28dB小信号利得
- 16dB入力リターン損失
- 15dBの出力リターン損失
- 32dB減衰範囲
- 31dBm P1dB
- 26dB大信号利得
- 35% P1dB PAE
- 20nSバイアス・スイッチング速度
- VCC = 6V、ICQ = 400mAバイアス
- パッケージの寸法: 5.0mm x 5.0mm x 0.85
アプリケーション
- 商用および防衛レーダー
- 通信
- テスト機器

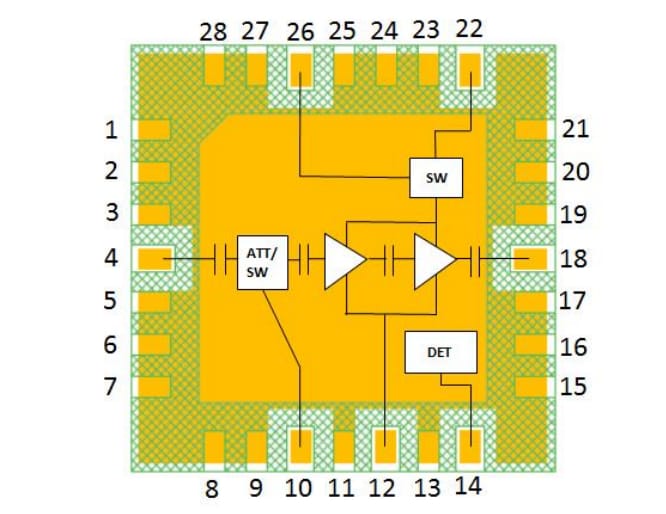

機能ブロック図
