Red Pitaya STEMLab究極キット

概要
ボードの詳細
アクセサリ

製品詳細を表示

詳細:
Red Pitayaスターターキット
Red Pitaya診断キット
Red Pitaya教育キット
Red Pitaya較正キット

Red Pitaya STEMLab究極キットには、オシロスコープ、スペクトラムアナライザ、LCRメーター、Bodeアナライザ、Teslaメーター、LTI DSPワークベンチなどとしてRed Pitaya STEMLab 125-14ボードを使用する上で必要なすべてのものが搭載されています。 Red Pitayaボードは、デュアルコアARM®が特徴 Cortex? A9およびFPGA MCUで、高速および低速アナログI/Oが備わっています。

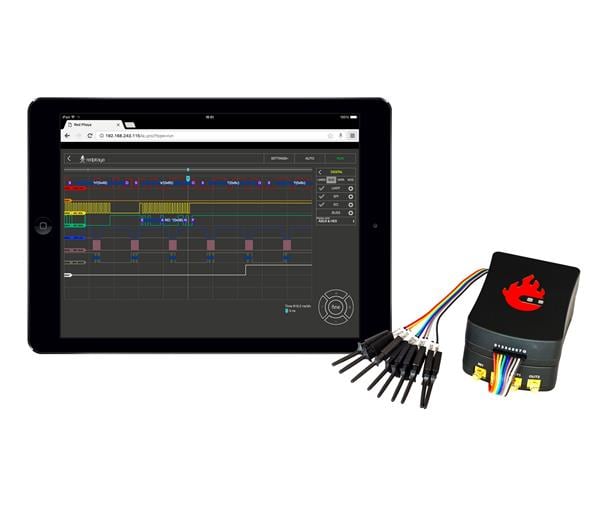

Red Pitaya究極キットにはLogic analyzer Proが含まれており、お手持ちのSTEMLabボードを8チャンネルロジックアナライザに変えます。また、このキットには、LCRメーターも搭載されており、お手持ちのSTEMLabを手頃な価格のLCRメーターに変えます。診断アクセサリには、2xオシロスコーププローブ、2x SMA to BCNアダプタ、2x 50終端、2x SMA Tアダプタ、Wi-Fiドングルが含まれています。アルミケースも含まれています。

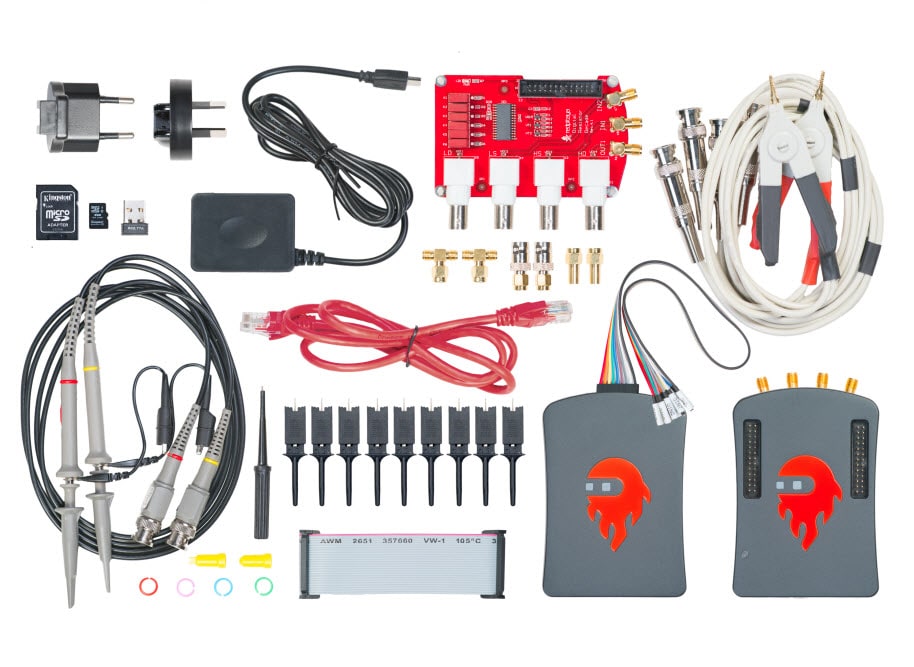

キットの内容

較正Red Pitaya STEMLab 125-14
予め搭載されているSDカード（4GB、C6）
電源
イーサネットケーブル（1m）
オシロスコーププローブ（2pcs）
ロジックアナライザPRO

SMA to BNCアダプタ

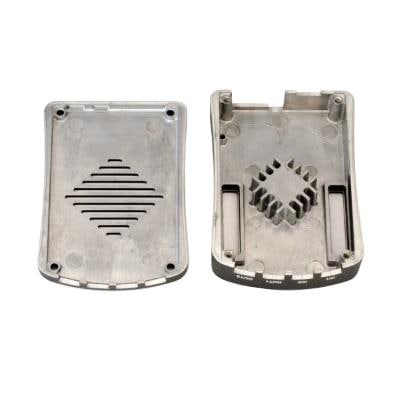

STEMLabボード用ALUケース
50Ohm終端（2pcs）
Wi-Fiドングル
Tパート（2pcs）

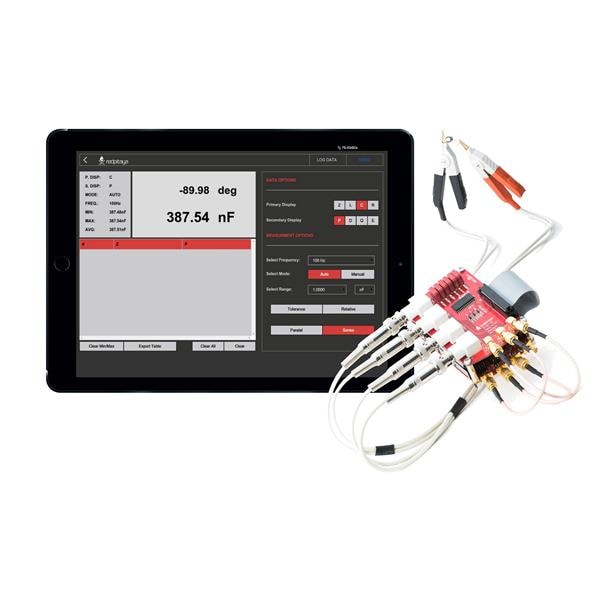

インピーダンスアナライザ

この究極キットには、STEMLab 125-14ボードが含まれています。 STEMLabボードは、STEMLab 125-10およびSTEMLab 125-14の2バーションでのご用意があります。どちらにも、同じ特徴および機能が備わっており、違いは高周波入力と出力の技術仕様です。このボードは、異なるグループ/またはのニーズをターゲットとするように設計されています。 STEMLab 14には、プロ環境での高精度な測定結果を目的とした、14ビット入力/出力チャンネルがあります。 STEMLab 10には、10ビット入力/出力チャンネルがあり、大学、学生、メーカーに最適です。他の相違点は以下に説明されています。

125-10には256MBのRAMがある一方で、125-14には512MBがあります。
STEMLab 125-10には、コンソール接続用のUSB toシリアルコンバータが必要です。一方で、STEMLab 125-14には、Micro USB接続があります。
STEMLab 125-10の電力消費は5V最大1.5Aで、STEMLab 125-14の電力消費は5V最大2Aです。
STEMLab 125-14は、デイジーチェーンコネクタ（最大500Mbps）との同期に対処できます。

完全仕様を表示

オンボード

Analog Devices AD8066オペレーショナルアンプは、高性能で使い勝手の良いFET入力が搭載された低電圧帰還アンプです。このAD8066は、デュアルアンプです。これらのアンプは、Analog Devices, Inc.独自のXFCBプロセスであり、比類のない低ノイズ動作（7.0nV /ΩHzと0.6fA /ΩHz）ならびに非常に高い入力インピーダンスが可能になります。

Analog Devices AD8021高速アンプを使用すると、アプリケーションに最適なゲイン帯域幅製品の選択が可能になります。単一のコンデンサが用いられており、ユーザーは、帯域幅のトレードオフを最小限に抑えながら、AD8021を必要な利得で補償できます。 AD8021はよく動作するアンプで、1Vステップに対して23nsで～0.01%でセトリングします。このアンプには、高速過負荷回復50nsがあります。

Analog Devices AD8132差動アンプは、低コストのツイストペアケーブルまたは同軸ケーブルによる高速信号の伝送を目的に、差動ドライバとして使用されます。フィードバックネットワークは、信号の高周波成分をブーストするように調整できます。

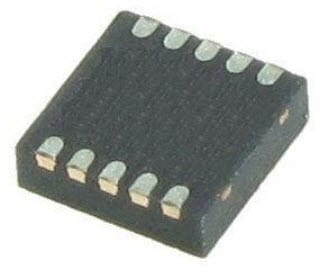

Analog Devices ADP5302バッテリ電圧モニタは、高効率、超低自己消費電流降圧型レギュレータで、わずか240 nAの自己消費電流のみを使用し、無負荷状態で出力の安定化を図ることができます。

Analog Devices AD9763デジタルアナログコンバータは、デュアルポート、高速、2チャンネル、10/12/14ビットCMOS DACです。各部品には、2つの高品質TxDAC+?コア、電圧リファレンス、デジタルインターフェース回路が統合されており、小型48リードLQFPに収められています。 AD9763には、最大65MSPSのアップデートレートに対応しながら、卓越したACおよびDC性能が備わっています。

Analog Devices AD9608アナログデジタルコンバータは、モノリシック、デュアルチャンネル、1.8V電源、10ビット、105MSPS/125MSPSアナログデジタルコンバータ（ADC）です。このコンバータは、高性能のサンプルアンドホールド回路およびオンチップ電圧リファレンスが特徴です。

Analog Devices ADP5052 LDOレギュレータには、4つの高性能バックレギュレータと1つの200mA低ドロップアウト（LDO）レギュレータが組み合わされており、48リードLFCSPパッケージに収められています。 ADP5052は、要求の厳しい性能と広範なスペース要件を満たしています。前段レギュレータなしで、最大15Vの高入力電圧に対する直接接続が可能です。
