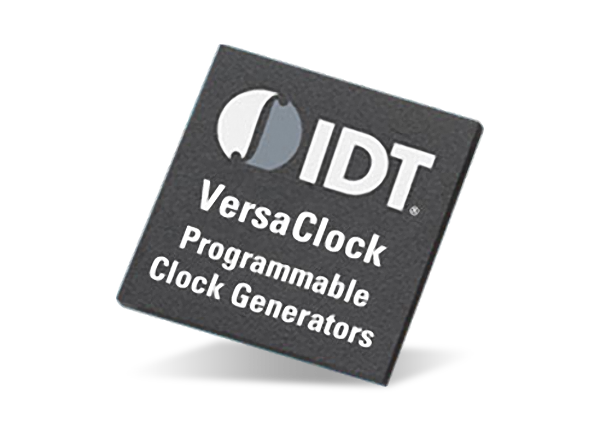

Renesas Electronics VersaClock 3Sプログラマブル・クロックジェネレータ

IDT VersaClock 3Sプログラマブルクロックジェネレータは、低消費電力、民生用、高性能PCI Expressアプリケーション向けに設計されています。このジェネレータは、3つのPLLアーキテクチャ設計が特徴で、各PLLは個別にプログラム可能です。これによって、最大3つ(5P35021)または6つ(5P35023)の固有周波数出力が可能になります。このジェネレータは、積極的な省電力(PPS)、パフォーマンスパワーバランス(PPB)、オーバーシュート低減技術(ART)、極端な低消費電力DCOが特徴です。

特徴

  • SMAコネクタを備えた2つの差動出力
  • SMAコネクタを備えた1つのLVCMOS出力
  • 構成用にUSBインターフェイスをPCシステムに接続
  • USBを介してIDT Timing Commanderソフトウェアを実行しているPCにボードを接続すると、ベストインクラスの性能で周波数を生成するようにデバイスを構成およびプログラム可能
  • OE、PD#、PPSまたはDFC制御機能として構成可能なOEピン
  • 構成可能なPLL帯域幅/ジッタピークを最小化
  • PPS: プロアクティブ省電力機能によって、エンドデバイスのパワーダウンモード中に電力を節約
  • PPB: 性能/パワーバランス機能によって、必要な性能に基づいた最小限の電力消費が可能
  • システムEMIを低減するスペクトラム拡散クロックサポート
  • ユーザ設定をOTPメモリに保存
  • I2Cインターフェイス
  • DFC: ダイナミック周波数制御機能によって、ユーザは、4つの差周波数のスムーズな動的切替が可能

アプリケーション

  • PCIe Gen1/2/3クロックジェネレータ
  • 民生用アプリケーションのクリスタル代替品
  • SmartDevice、携帯型、コンピューティング、民生用アプリケーション

ビデオ

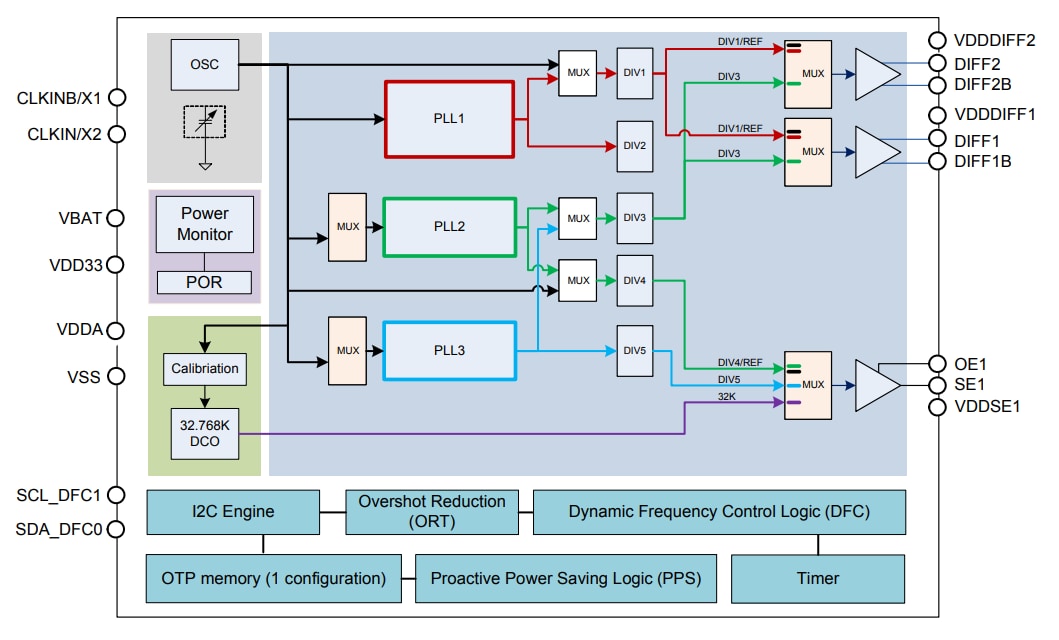

5P35021クロックジェネレータのブロック図

ブロック図 - Renesas Electronics VersaClock 3Sプログラマブル・クロックジェネレータ

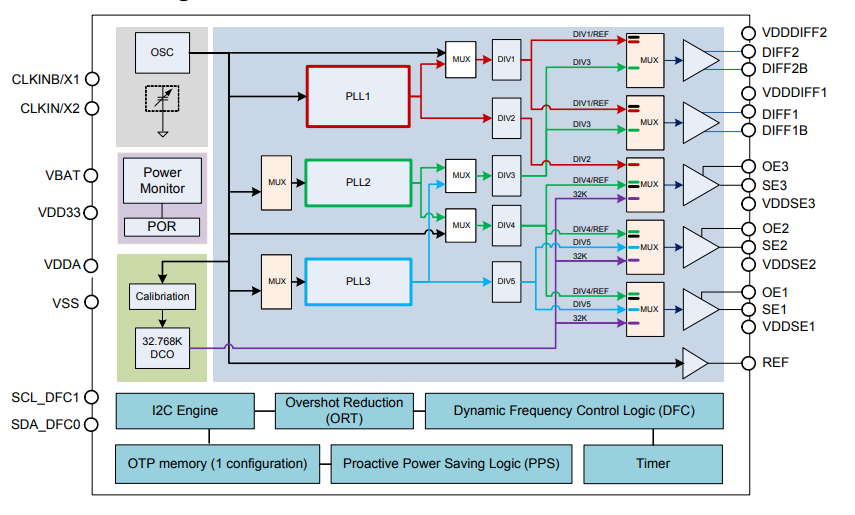

5P35023クロックジェネレータのブロック図

ブロック図 - Renesas Electronics VersaClock 3Sプログラマブル・クロックジェネレータ
公開: 2016-06-14 | 更新済み: 2023-07-11
