Renesas Electronics DA14594 SmartBond デュアルコア BLUETOOTH®LE5.3SoC
Renesas DA14594 SmartBond™デュアルコアBLUETOOTH®LE5.3SoCは、現在のArm®Cortex®-M33™アプリケーションプロセッサを組み合わせたデュアルコアワイヤレスマイクロコントローラです。浮動小数点コプロセッサ、Cortex-M0+ ™、高度な電源管理機能、暗号セキュリティエンジン、アナログおよびデジタルのペリフェラルを備えています。またBluetooth 5.3 Low Energy（LE）規格と96KBのRAM付き256KBの組み込みフラッシュ、16KBのキャッシュRAM、288KB ROM（Bluetooth LEスタックを含む）に準拠した無線が搭載されたソフトウェア構成可能なプロトコルエンジンも含まれています。組み込みフラッシュまたはSRAMは、QSPIを介して外部から消費できます。
DA1459xファミリはこのクラスで最も低い消費電力を提供し、DA14594はまた、「Locationing 2.0」のお客様に、アセットトラッキングとロケーシングアットスケール（ATLAS）の到着角度（AoA）タグとワイヤレス測距（WiRa™）フェーズベースの測距レスポンダを実装するための最も低い消費電力と最も低いコストのSoCを提供します。
Renesas DA14594は、8領域のMPUと64MHzで最大96dMIPSを提供する単精度FPUを備えたArm Cortex-M33 CPUをベースにしています。専用アプリケーションプロセッサは、8KBの4ウェイ連想キャッシュコントローラを介して、組み込みフラッシュまたはRAMからコードを実行します。Bluetooth 5.3またはその他のプロトコル接続は、Arm Cortex-M0+ベースのソフトウェア設定可能なBluetooth Low Energyプロトコル・エンジン（CMAC）と、+6dBmの出力電力と-97dBmの感度が可能な超低消費電力無線トランシーバを使用することで保証され、合計103dBのリンクバジェットを提供します。
さまざまな標準および高度なペリフェラルにより、他のシステムコンポーネントとの相互作用や、高度なユーザーインターフェイス、豊富な機能を備えたアプリケーションの開発が可能になります。
特徴
- アプリケーションコアとしてデュアルコアCortex-M33F（64MHz）、構成可能MACとしてM0 +（64MHz）
- Locationing 2.0 Tx: AoA/AoD、ATLAS AoA、Eddystone、iBeacon、周期的広告、WiRa Gen3 レスポンダ
- 受信感度-97dBm、送信出力+6dBm
- 96kB RAM（+16kBキャッシュ）、256kBフラッシュ288kB ROM（スタックを含む）、QSPI外部フラッシュまたはRAM拡張
- 8チャンネル、15ビット シグマデルタ型ADC
- 電力消費 Rx = 1.2mA、Tx = 2.3mA、アクティブ= 34uA/MHz、ハイバネーション= 90nA
- 必要なのは6個の外付け部品のみ
- セキュリティにはセキュアキーストレージとセキュアブートを含む
- クワッドデコーダ（休止状態でアクティブ）
- WLCSP（3.32mm x 2.48mm）とFCQFN（5.1mm x 4.3mm）パッケージオプション
アプリケーション
- 近接と資産追跡用のBluetooth Low Energyタグ
- Locationing 2.0タグ（AoA/AoD、ATLAS AoA、Eddystone、iBeacon、WiRa Gen3レスポンダ）
- 資産追跡
- コネクテッドヘルス
- ヒューマンインターフェイスデバイス
- アクティビティ・トラッカー
- データロガー
- PoSリーダー
- メーター計測
- ハイエンド音声RCU
- IoTエンドノード
- 玩具

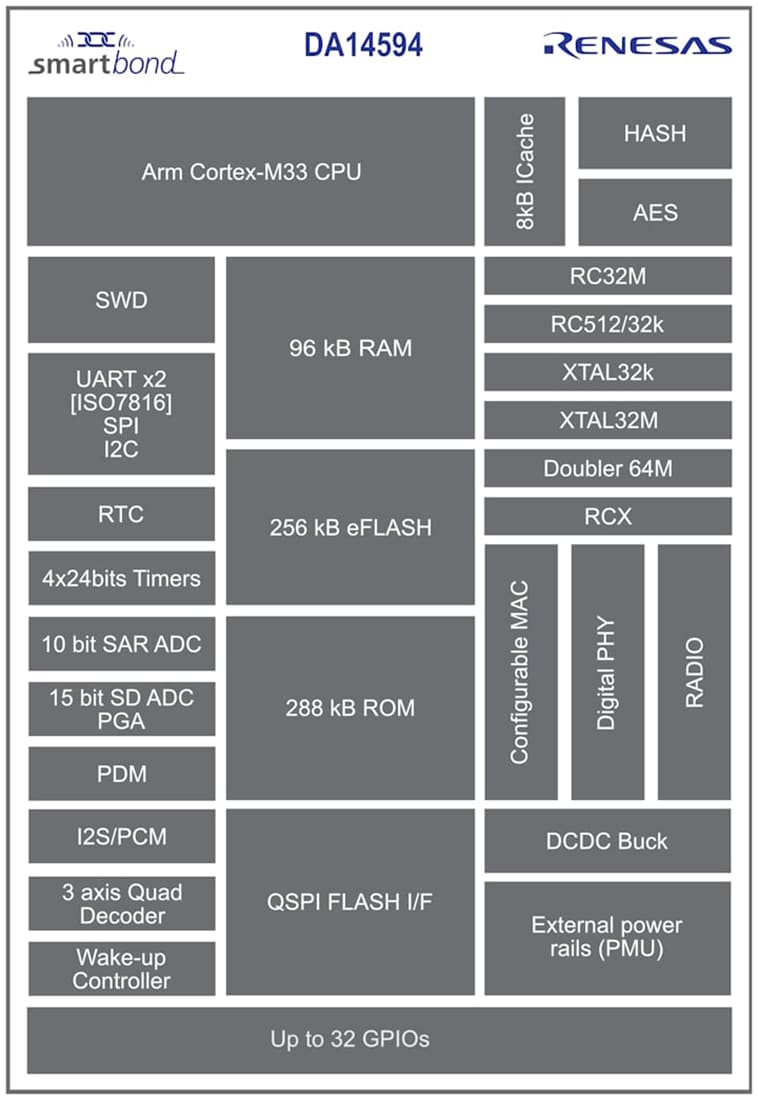

簡略ブロック図
関連SoC
Renesas / Dialog DA14592 SmartBond™ フラッシュ内蔵BLE SoC
アプリケーションコアとして64MHz動作のCM33F、コンフィギュラブルMACとして64MHz動作のCM0+を搭載しています。
開発ツール
Renesas Electronics DA14594-006FDEVKT-P BLE開発キットPro
主にソフトウェアアプリケーション開発とDA14594の電力測定を目的としています。
Renesas Electronics DA14594ドーターボード
これらのドーターボードは、DA14594-006FDEVKT-P開発キットと併用できるように設計されています。
