Renesas Electronics ISL28191 & ISL28291オペレーショナルアンプ
Renesas Electronics ISL28191およびISL28291シングルおよびデュアル・オペレーショナルアンプは、超低ノイズおよび低歪みのレールtoレールに対応し、小型サイズになっています。ISL28191オペアンプは、最低+3Vの単電源で動作するように完全に指定されています。デバイスは、接地まで拡張（接地センシング）されるレールtoレールおよび入力コモンモード電圧をスイングする出力も特徴です。
ISL28191およびISL28291は、1.7nV/Hzの入力換算電圧ノイズで安定しているユニティゲインです。OPアンプは、1kHzで0.0018% THD+Nが特徴です。
ISL28191は、省スペース6 Ld UTDFN（1.6mmx1.6mm）および6 Ld SOT-23パッケージでご用意があります。ISL28291は、8 Ld SOIC、10 Ld 1.8mmx1.4mm UTQFN、10 Ld MSOPパッケージでご用意があります。Renesas Electronics ISL28191およびISL28291シングルおよびデュアル・オペレーショナルアンプは、-40°C～+125°Cで保証されています。
特徴
- 1kHzで1.7nV/√Hz入力電圧ノイズ
- 2VP-P VOUTで1kHz THD+N標準0.00018%
- 高調波歪み-76dBc、-70dBc、fo = 1MHz
- 61MHz -3dB帯域幅
- 630µV最高オフセット電圧
- 3µA入力バイアス電流
- 100dB標準CMRR
- 3V～5.5V単供給電圧範囲
- レール・ツー・レール出力
- 接地センシング
- イネーブルピン（8 Ld SOICパッケージオプションには使用できません）
- 無鉛（RoHS準拠）
アプリケーション
- 低ノイズ信号処理
- 低ノイズマイク/プリアンプ
- ADCバッファ
- DAC 出力アンプ
- デジタルスケール
- 歪みゲージ/センサアンプ
- 無線システム
- ポータブル機器
- 赤外線検出機
関連製品
Renesas Electronics 人工呼吸器システム
廊下またはICUの外での使用事例で使用されるポータブル呼吸器を実現するリファレンス設計です。

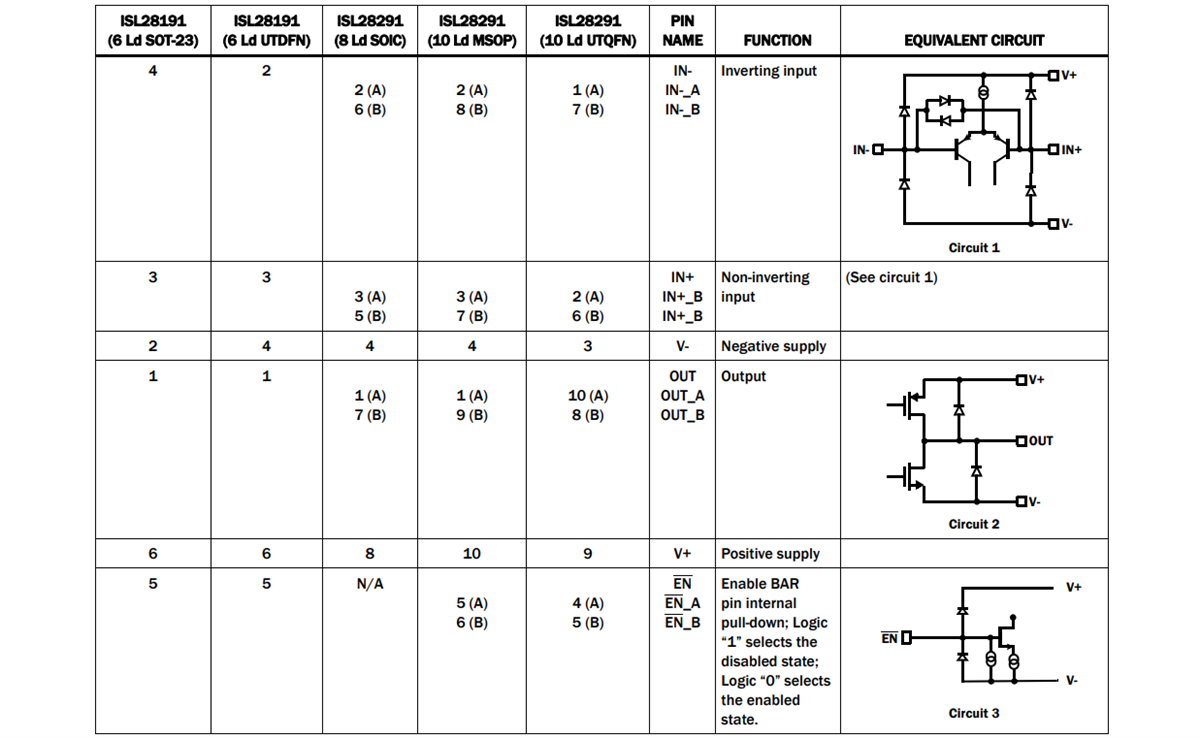

ピンの説明
