Renesas Electronics ISL3179E/ISL3180E RS-485/RS-422トランシーバ
Renesas ISL3179E/ISL3180E高ESD保護RS-485/RS-422トランシーバは、バランスのとれた通信を目的としたRS-485およびRS-422規格の両方を満たす3.3V駆動のシングルトランシーバです。各トランシーバには、低バス電流 (+220μA/-150μA) があるため、 “1/5の単位負荷” がRS-485バスに示されます。これによって、RS-485仕様に違反することなくネットワーク上で最大160台のトランシーバが可能になり、リピータを使用せずに最大32の単位負荷が可能になります。
レシーバ（Rx）入力は、「完全フェイルセーフ」設計が特徴です。これによって、Rx入力が浮動、短絡、または終端されていても駆動していない場合に、論理高Rx出力が可能になります。ISL3180Eは、フルデュプレックスアプリケーションを対象に構成されています。ISL3179Eハーフデュプレックス型式は、Rx入力とTX出力を多重化し、8 Ldパッケージに収められた出力無効機能が搭載されているトランシーバを実現できます。ホットプラグ回路によって、電源を安定させながら、TxとRx出力をハイインピーダンス状態のままに留めます。
特徴
- RS-485 I/Oピンでの高ESD保護
- ISL3179E: ±16.5kV IEC61000
- ISL3180E: ±12kV HBM
- すべての他のピンでの>9kV Class 3 HBMレベル(ISL3179E)
- +125°C動作に指定
- 最大40Mbpsの高データレート
- 許容ロジック入力：5V
- 1/5ユニット負荷によって、バス上に最大160デバイスが可能
- 完全フェイルセーフ（オープン、短絡、終端/非駆動）レシーバ
- ホットプラグ – TxおよびRx出力は、パワーアップ時に3ステートを維持
- 4mA（最大）小自己消費電流
- （最大）低電流シャットダウンモード：1μA
- コモンモード入力電圧範囲: -7V ～ +12V
- スリーステートRxおよびTx出力
- 16/16.5ns（最大）Tx/Rx伝播遅延; 1.5ns（最大）スキュー
- +3.3V単電源からの動作（10%公差）
- ドライバ過負荷保護用の電流制限とサーマルシャットダウン
- 無鉛（RoHS準拠）
アプリケーション
- モータ・コントローラ/ポジション・エンコーダ・システム
- ファクトリオートメーション
- フィールドバス・ネットワーク
- セキュリティ・ネットワーク
- ビルおよび環境制御システム
- 産業用/プロセス制御ネットワーク

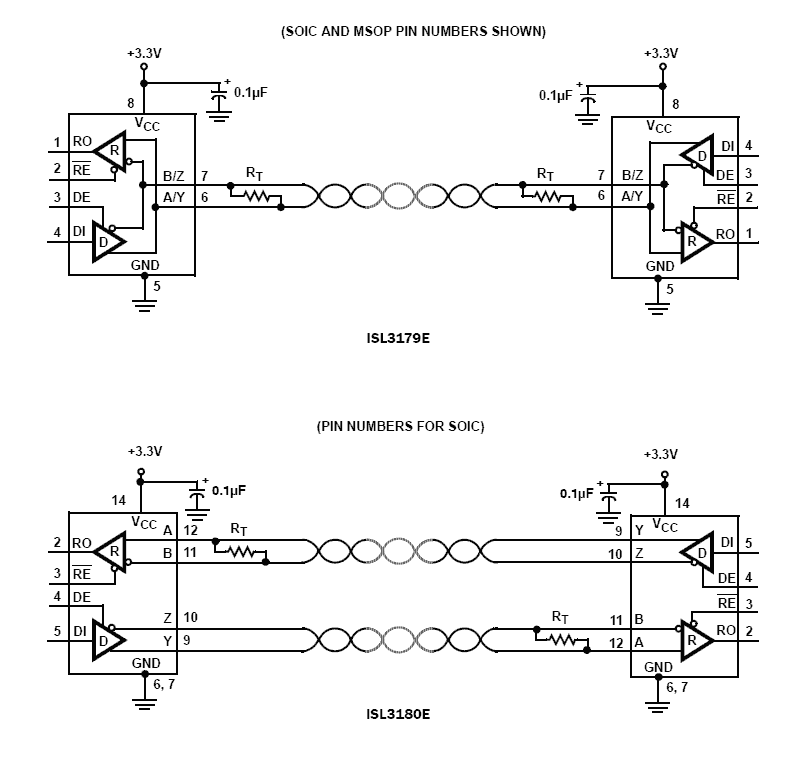

ブロック図
