Renesas Electronics ISL854102同期バックレギュレータ
Renesas Electronics ISL854102同期バックレギュレータは、3V～40Vの入力範囲に対応すると同時に、さまざまなアプリケーションを対象とした使い勝手の良い高効率・低BOM数のソリューションです。ISL854102には、高圧側と低圧側の両方のNMOS FETが集積されており、軽負荷時の効率性の向上を目的としたPFMモードが特徴です。この機能は、必要に応じて強制PWMモードを無効にできます。
Renesas Electronics ISL854102バックレギュレータは、デフォルトで500kHzの周波数で切り替えることができます。また、300kHz～2MHzの外付け抵抗を使用してプログラミングすることもできます。ISL854102は、広いVIN範囲と削減されたBOMを活用して優れた性能を実現しながら、さまざまなアプリケーションに簡単に実装できる設計ソリューションを実現しています。
ISL854102には、-40°C～+125 Cのフルレンジ産業温度が備わっており、小型無鉛4mmx3mm DFNプラスチック・パッケージでご用意があります。
特徴
- 3V～40Vという広い入力電圧範囲
- 高効率のための同期動作
- 補償は不要
- 統合ハイサイドおよびローサイドNMOSデバイス
- 軽負荷でのPFMまたは強制PWMモードを選択可
- 内部固定周波数（500kHz）または調整式スイッチング周波数（300kHz～2MHz）
- 最大1.2Aまでの連続出力電流
- 内部または外部ソフトスタート
- 必要最小限の外付け部品
- 電源正常とイネーブル機能を利用可
アプリケーション
- 産業用制御装置
- 医療機器
- ポータブル計測機器
- 分散型電源
- クラウド・インフラ

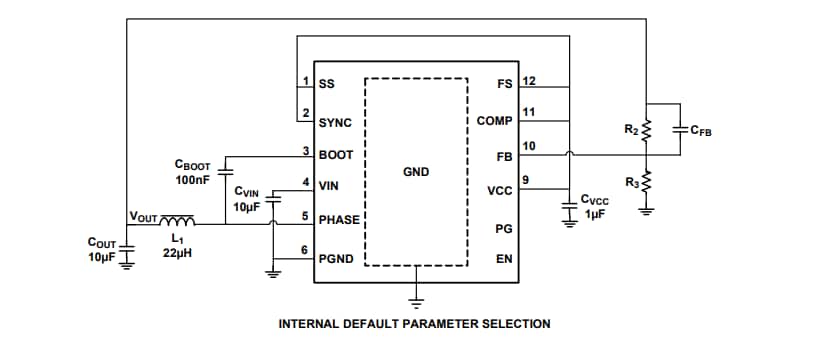

代表的なアプリケーション
公開: 2020-07-10
| 更新済み: 2022-03-11
