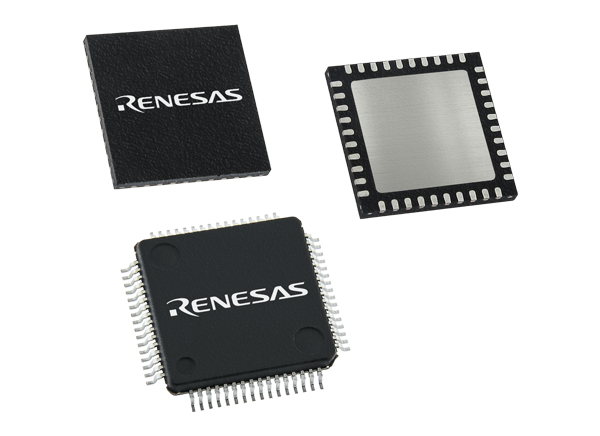

Renesas Electronics RL78/G14シリーズMCU

Renesas ElectronicsRL78/G14直列 マイクロコントローラ（MCU）は、低電力でモーター制御、産業用、計測用アプリケーションに適した、高い機能の汎用マイクロコントローラです。低消費電流（CPU：66μA/MHz、スタンバイ（STOP）：240nA）と51.2DMIPS(32MHz) の高い演算性能を両立させたMCUです。これらのRL78/G14MCUは高機能タイマを内蔵しており、3相の相補PWM出力を使用した3相モーター制御をサポートします。RL78/G14シリーズは、 オンチップ発振器、データ フラッシュ、A/D および D/A コンバータ、他の回路とのコンパレータを提供します。これらのMCUは、内蔵の安全機能を通じて、家電製品にIEC/UL 60730安全規格を提供できます。

特徴

  • 超低消費電力テクノロジー：
    • VDD = 1.6V～5.5Vの単一電源
    • HALTモード
    • STOPモード
    • SNOOZEモード
  • RL78 CPUコア：
    • CISCアーキテクチャ（3段パイプライン搭載）
    • 最短命令実行時間:
      • タイミングは、高速オンチップ発振器を使用した32MHz動作時の0.03125μsから、サブシステムクロックを使用した32.768kHz動作速度での超低30.5μsまで変更可能
    • 乗算、除算、および乗算累積命令をサポート
    • 1MBアドレス空間
    • 汎用レジスタ:（8ビットレジスタ × 8）× 4バンク
    • 2.5KB～48KBオンチップRAM
  • コードフラッシュメモリ：
    • 16KB～512KBコードフラッシュメモリ
    • 1KBブロックサイズ
    • ブロックの消去と書換えの禁止（セキュリティ機能）
    • オンチップデバッグ機能
    • 自己プログラミング（ブートスワップ機能/フラッシュ・シールド・ウィンドウ機能を搭載）
  • データフラッシュメモリ：
    • 4KBおよび8KBデータフラッシュメモリ
    • バックグラウンド動作 (BGO): データ・フラッシュ・メモリを書き換えながらプログラムメモリから命令を実行可
    • 1,000,000回の書き換え回数（標準）
    • 書き換え電圧：VDD = 1.8V～5.5V
  • 高速オンチップ発振器：
    • 64MHz、48MHz、32MHz、24MHz、16MHz、12MHz、8MHz、6MHz、4MHz、3MHz、2MHz、1MHzから選択
    • 高精度±1.0%（VDD = 1.8V～5.5V、TA = -20°C～85°C）
  • 電源管理とリセット機能：
    • オンチップ・パワーオンリセット（POR）回路
    • オンチップ電圧検出器 (LVD) (14のレベルから割り込みとリセットを選択)
  • データトランスファコントローラ（DTC）：
    • 転送モード: 通常転送モード、繰り返し転送モード、ブロック転送モード
    • アクティブ化源: 割り込み源によってアクティブ化されます。
    • チェーン転送機能
    イベントリンクコントローラ（ELC）：
    • 指定された周辺機能にリンクできる、19～26タイプのイベント信号
  • シリアルインターフェイス：
    • 3～8チャンネルCSI
    • UART/UART（LINバス対応）：3または4チャンネル
    • I2C/簡易I2C：3～8チャネル
  • タイマ：
    • 8～12チャンネル16ビット対応タイマ
    • タイマアレイ装置 (TAU): 4～8チャンネル、タイマRJ: 1チャンネル、タイマRD: 2チャンネル、タイマRG: 1チャンネル）
    • 12ビット間隔タイマ: 1チャンネル
    • リアルタイムクロック: 1チャンネル（99年間のカレンダー、アラーム機能、クロック補正機能）
    • ウォッチドッグタイマ: 1チャンネル（専用の低速オンチップ発振器で動作可）
  • A/Dコンバータ：
    • 8/10ビット分解能A/Dコンバータ（VDD = 1.6V～5.5V）
    •  8～20チャネルアナログ入力
    • 内部リファレンス電圧（1.45V）および温度センサ
  • D/Aコンバータ：
    • 8ビット分解能D/Aコンバータ（VDD = 1.6V～5.5V）
    • アナログ出力: なし、または最大2チャネル
    • 出力電圧：0V～VDD
    • リアルタイム出力機能
  • コンパレータ：
    • なし、または最大2チャンネル
    • 動作モード:
      • コンパレータ・ハイスピード・モード、コンパレータ・ロースピード・モード、ウィンドウモード
    • リファレンス電圧として選択できる外部リファレンス電圧または内部リファレンス電圧
  • 動作周囲温度：
    • TA = -40～85°C（A：コンシューマー用アプリケーション、D：産業用アプリケーション）
    • TA = -40～105°C（G：産業用アプリケーション）

アプリケーション

  • モータ制御
  • 民生用および産業用機器
  • ホーム/オフィスオートメーション
  • 計測
  • 一般的な目的

その他の資料

ブロック図

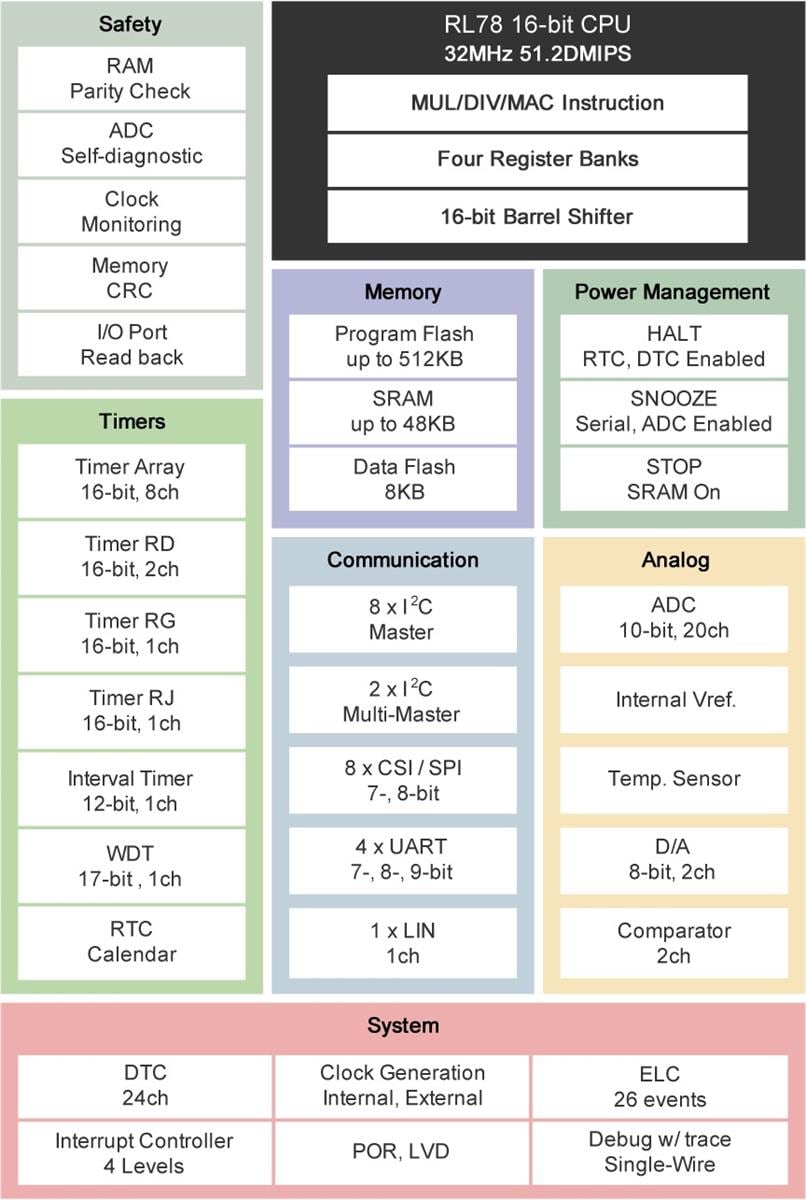

ブロック図 - Renesas Electronics RL78/G14シリーズMCU
