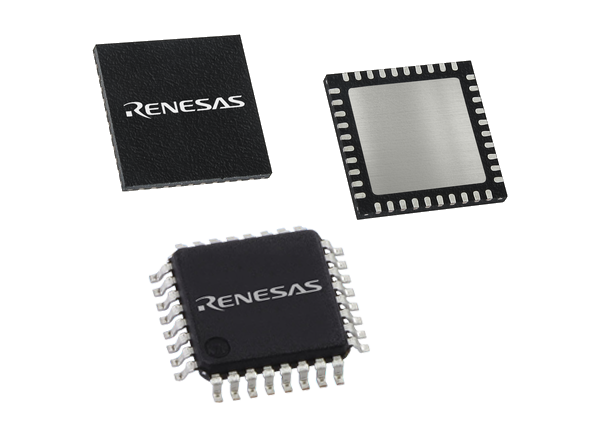

Renesas Electronics RX26T 32 ビット マイクロコントローラー
Renesas Electronics RX26T 32ビット マイクロコントローラは、1チップで電界指向制御（FOC）と力率改善（PFC）制御を使用したデュアルモータ制御を特長とする5V対応デバイスです。RX26T RXv3コアは、動作周波数120MHzの第3世代RX CPUコアで、120MHzの読み出し動作が可能なフラッシュメモリ、高い演算性能を実現する三角関数ユニット（TFUv2）を搭載しています。
Renesas RX26T マイクロコントローラーは、120MHzのPWM（3相コンプリメンタリx 2ch＋単相コンプリメンタリx 2ch）タイマ機能をサポートし、アナログ機能は12ビットA/Dコンバータ x 3ユニット（3ch同時サンプルホールド回路 x 2ユニット）を搭載しています。
RX26Tラインナップに含まれるもの：
• ±1.0%の発振精度が保証されたHOCO（-20°C≤Ta）
• データフラッシュメモリ
• シングルエンドPGA
• コンパレータ
• コンポーネント数削減や省スペースを特徴とするコンパクトなQFNパッケージに収められたその他のコンポーネント
さらに、このデバイスには、高速デバイス間通信用CAN-FD、およびさらなる高速データ転送を実現するセンサとの高速通信用のI3Cベーシックが搭載されています。フラッシュメモリはデュアルバンク構成となっており、BGO/SWAP機能によりシステムを停止することなくファームウェアの書き換えが可能です。本質管理機能と暗号エンジンを統合した「トラステッドセキュアIP-Lite」により、システムからの情報漏えいのリスクを低減します。
特徴
- 120MHzCPU RXv3 コア (721CoreMark)
- 単精度FPU、割り込み応答高速化のためのレジスタ一括保存機能、三角関数アクセラレーター(TFUv2)
- 動作温度範囲：-40°C～+105°C
- 最大512KBフラッシュ メモリー (120MHz読み取りアクセス、デュアル バンク機能)、最大64KBSRAM
- EEPROM のようにデータを保存できる16KBのデータ フラッシュ
- 12ビットA/Dコンバータ x 3ユニット、12ビットD/Aコンバータ x 2チャネル
- コンパレータx 6チャンネル、シングルエンドPGA x 6チャンネル
- 120MHz PWM
- 3相相補 x 2チャンネル、5相相補 x 1チャンネル、単相相補 x 8チャンネル
- 高解像度 PWM x 4 チャネル、最小 260ps（ピコ秒）のタイミング調整付き
- 精度±1.0%の高速オンチップ発振器
- トラステッドセキュア IP-Lite（AES/TRNG）
- CAN FD (ISO 11898-1: 2015 準拠、5Mbps最大)
- I3Cベーシック（最大10Mbps）
アプリケーション
- トーテムポール インターリーブPFCによるデジタル電力変換
- トーテムポールインターリーブPFCを備えたAC/DC電源により、高効率と低リップルを実現
- 高効率なLLC共振型DC/DCは幅広い出力電圧に対応可能
- ハイエンドなアルゴリズムを実現するため、電源制御や保護用の専用ペリフェラルを備えた高性能MCUを搭載
- ドライバーとカプラーを含むコンプリートソリューション
ビデオ

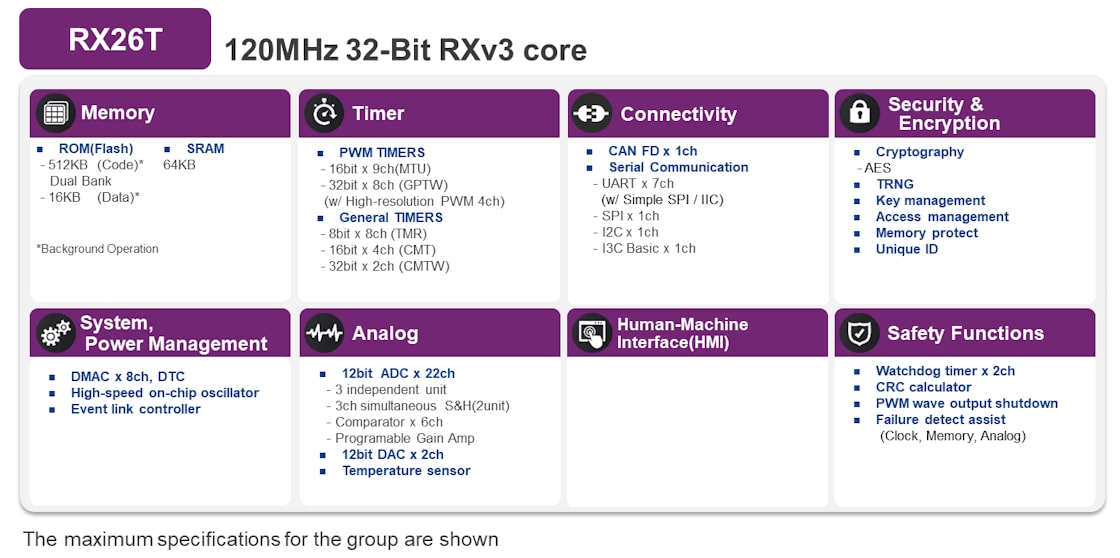

ブロック図

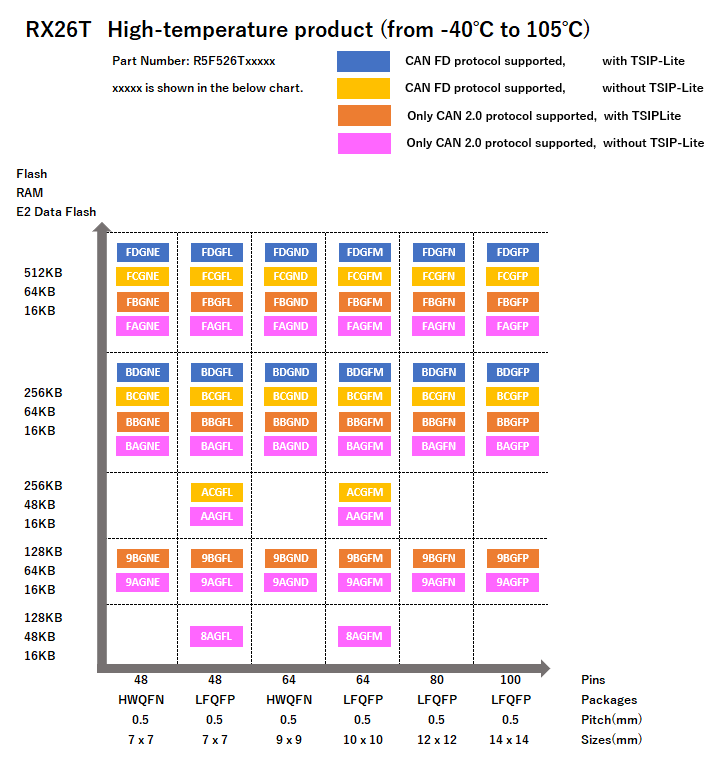

High-Temp Pin-Memory Diagram

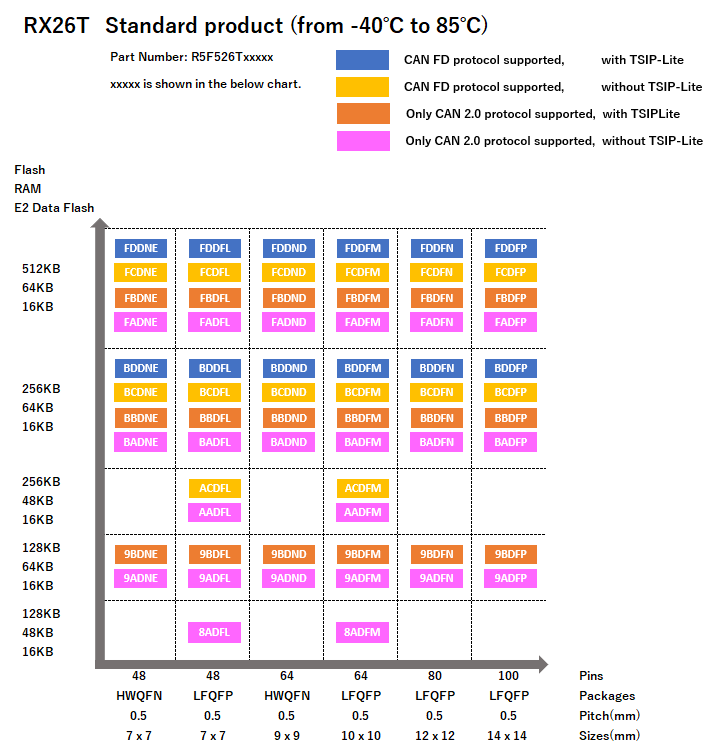

標準ピンメモリの図
その他の資料
- M16CからRX:Timersへの移行ガイド
- M16CからRX:Clocksへの移行ガイド
- アプリケーションノート：RXデュアルモード使用ガイド
- テクニカルアップデート：内部電源安定用平滑コンデンサ（容量）
- アプリケーションノート：高温動作に関する注意事項
- 永久磁石同期モーターのセンサーレスベクトル制御
- RXファミリーRXv3命令セットアーキテクチャ
- RX26Tグループ ユーザーズ マニュアル：ハードウェア
- エンコーダー付き永久磁石同期モーター用のベクトル制御
- RX26TグループとRX23Tグループの違い
- 初期設定の例
- MTU3/GPTWによるA/D変換開始要求遅延機能の使用例
- アプリケーションノート
