Renesas Electronics RZ/G3S評価キット
Renesas Electronics RZ/G3S評価キットはSMARCフォームファクタに収められていて、RZ/G3Sマイクロコントローラ（MCU）の機能性を評価するように設計されています。RZ/G3Sマイクロコントローラはパワードメインを分離した設計を採用することにより、MPUの消費電力を大幅に削減しました。これらのマイクロコントローラは、PCIeに対応しています。PCI Express経由で５Gワイヤレス接続に対応しており、IoTネットワークでのデータの安全な転送が保証されます。RZ/G3S評価キットは、モノのインターネット（IoT）デバイスで長時間のバッテリ寿命を可能にする接合部と低電力管理機能を備えています。 用途にはフリート管理デバイス、機器トラッカ、スマートメータ、スマートホームゲートウェイなどがあります。
特徴
- キャリアボード
- USB-PDサポートを備えたUSB Type-C（入力範囲: 5V2A〜20V4A）
- マイクロSDカードスロット（デフォルト、高速、UHS-I/SDRR50、SDR104転送モードサポートあり）
- USB2.0ホストインターフェイス、タイプA×4点
- USB2.0 OTGインターフェイス、タイプマイクロAB×1点
- USB3.2ホストインターフェイス、タイプA×1点
- USB3.2 OTGインターフェイス、タイプC×1点
- スピーカー、ヘッドフォン、マイク、補助
- ギガビットイーサネットインターフェイス×2点は、RJ45コネクタで10/100/1000Mbpsデータレートに対応
- PCIe 4レーンスロット
- M.2 キーEインターフェイス
- M.2 キーBインターフェイス、およびSIMカードインターフェイス
- CANインターフェイス×2点
- デバッグ用UARTインターフェイス×2点（1点はマイクロUSB）
- LVDS/MIPI-DSIディスプレイコネクタ（チャンネル0でMIPI-DSI to HDMIをサポート）
- HDMIインターフェイス
- MIPI CSI-2カメラコネクタ×2点
- PMODコネクタ×3（Type-2A SPI、Type-3A UART、Type-6A I2C）
- ボタン型セル電池ホルダー
- GPIOピンヘッダ
- M.2キーB用GPIOピンヘッダ
- ISL28022FRZ 電流モニタ（モジュール電源用）
- 190mm x 130mm、8層PCB
- SMARCモジュール
- RZ/G3S（R9A08G045S33GBG）、ピッチ14mm × 14mm、0.5mm、456ピンPBGA
- 最大1600MT/sのデータレートをサポートする1GB 512Mx16 LPDDR4 SDRAM
- マイクロSDカードスロット（デフォルト、高速、UHS-I/SDRR50、SDR104転送モードサポートあり）
- 64GB eMMCフラッシュ（HS200転送モードサポートあり）
- マイクロSDカードスロット（デフォルト、高速転送モードサポートあり）
- 128Mbit クワッドSPIフラッシュメモリ
- デバッガからの10ピンJTAG接続をサポート
- 8チャンネル用ADC接続をサポート
- I3Cインターフェイス
- 5x ISL28025（電流モニタリング用）
- 2xギガビットイーサネットトランシーバ
- 9チャネルPMIC（RAA215300）
- 6チャンネルクロックジェネレータ
- 82mm x 80mm、6層PCB
- セキュアキットタイプあり（RTK9845S37S01000BE）
アプリケーション
- フリート管理装置
- 機器トラッカ
- スマートメーター
- スマートホーム・ゲートウェイ
キット内容
- RZ/G3S SMARCモジュールボード
- RZ SMARCシリーズJTAGアダプタケーブル
- RZ/G3S SMARCキャリアボードII
- USB Type-A to USB Micro-Bケーブル
- アクセサリーバッグ
- 機械ネジ
- スペーサー
SMARCモジュールレイアウト

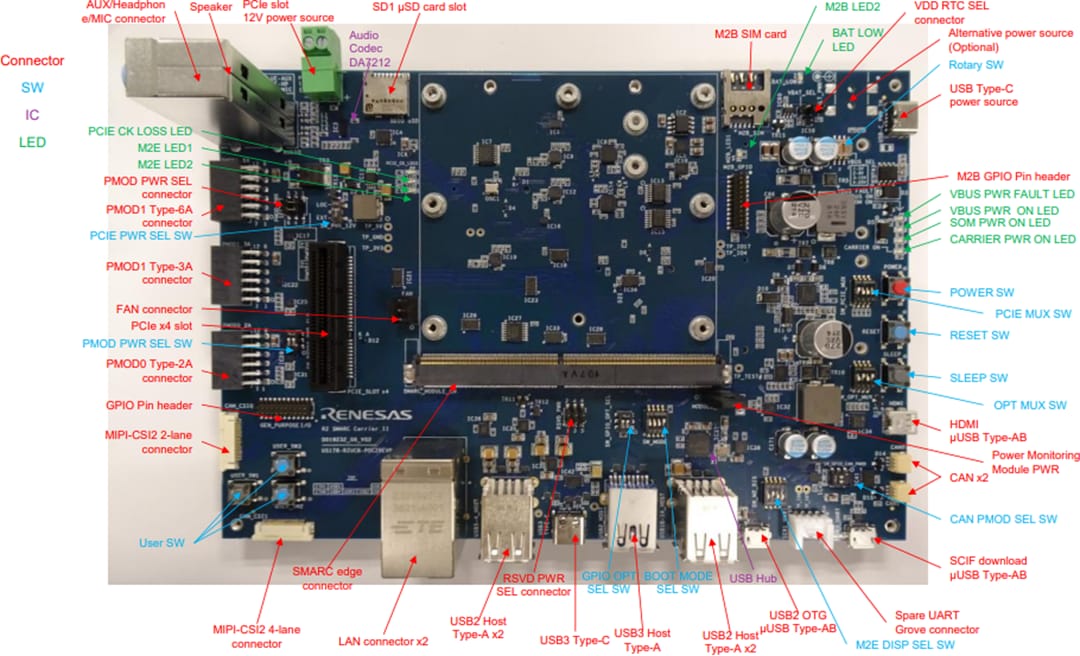

キャリアボードレイアウト
関連製品
Renesas Electronics RZ/G3Sマイクロプロセッサ
sub-100mW消費電力、高速起動が可能な高性能サブシステムが特徴です。
