ROHM Semiconductor BD5230G-1TR CMOS電圧検出器（リセット）IC
ROHM Semiconductor のBD5230G-1TRは、高精度で、超低消費電流、軽量設計のCMOS電圧検出器（リセット）ICです。この電圧検出器ICの遅延時間設定は、外付けコンデンサを使用して精密に調整できます。BD5230G-1TR ICは、0.9V〜5Vの特定の検出電圧範囲で利用可能で、0.1V刻みで調整可能です。遅延時間は、-40°C〜85°Cの全ての動作温度範囲において、 ±30%の精度を維持します。このNチャンネルオープンドレイン出力型の電圧検出器ICは、SSOP5パッケージに入っており、寸法は2.90mm x 2.80mm x 1.25mmです。一般的なアプリケーションには、電圧検出が必要なコンシューマーデバイスが含まれます。
特徴
- ナノエネルギー™
- 外付けコンデンサによって制御される遅延時間設定
- Nチャンネルオープンドレイン出力タイプ
- 超小型で軽量
仕様
- 検出電圧範囲：0.9V〜5V、0.1V刻み
- 標準超低電流消費：270nA
- 2.90mm x 2.80mm x 1.25mm SSOP5パッケージ
- 時間遅延精度：±30%（-40°C〜85°C、CTピンコンデンサ> 1nF時）
アプリケーション
- 電圧検出を必要とするすべてのコンシューマーデバイス

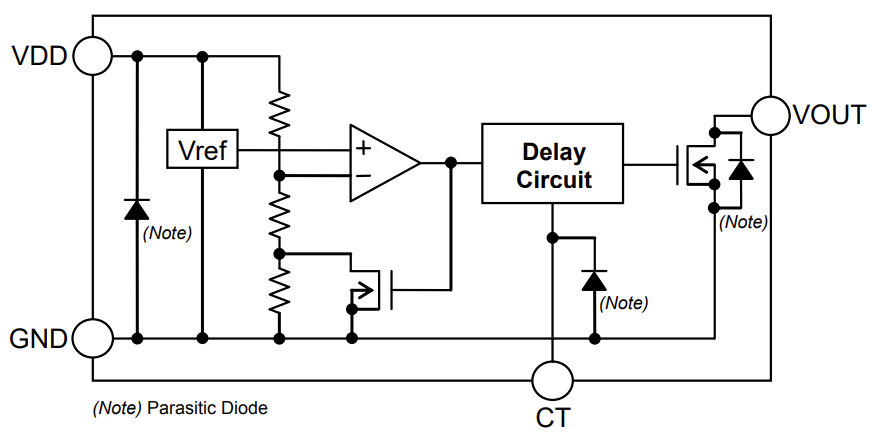

ブロック図

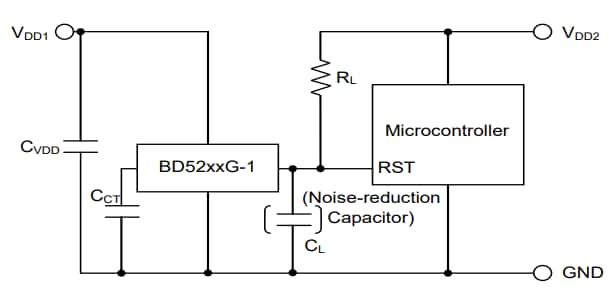

標準アプリケーション回路
物理寸法
