ROHM Semiconductor SH8MデュアルNch+PchパワーMOSFET
ROHM Semiconductor SH8M Dual Nch+Pch、パワーMOSFETは、60V MOSFETを小型面実装パッケージ（SOP8、端子数8）に2素子複合しています。低オン抵抗、ドレイン電流ID ±6.5A/±7A、RDS（on） 32mΩ～33mΩ（最大値）、2Wの電力損失が特性です。ROHM Semiconductor SH8MデュアルNch+PchパワーMOSFETには、鉛フリーメッキが採用されており、ハロゲンフリーでRoHS準拠です。SH8Mは、スイッチングアプリケーションに最適です。
特徴
- デュアルNch+Pch極性
- 8端子
- 低ON抵抗
- 小型表面実装パッケージ（SOP8）
- 高速スイッチングアプリケーションに最適
- Pbフリーメッキ
- RoHS準拠
- ハロゲンフリー
仕様
- ドレイン-ソース間電流（VDSS）-60V～60V
- RDS（on）（最大）32mΩ～33mΩ
- ±6.5A/±7Aドレイン電流ID
- 消費電力：2W

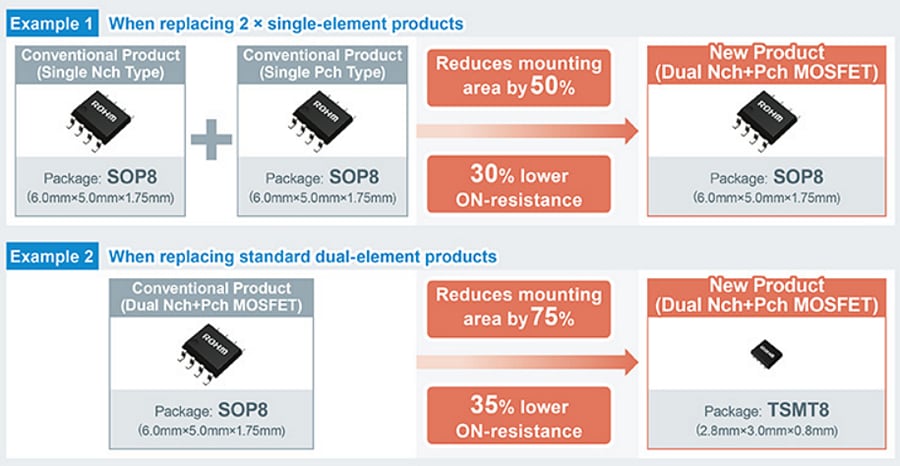

比較表
より小型のサイズとコンポーネント数
ソリューションの例
• QH8MC5（±60V Nch+PchデュアルMOSFET）+ BD63001AMUV（3相ブラシレスモータプリドライバIC）
• SH8KB6（+40V Nch+NchデュアルMOSFET）+ BM62300MUV（3相ブラシレスプリドライバIC）
• SH8KB6（+40V Nch+NchデュアルMOSFET）+ BD63002AMUV（3相ブラシレスプリドライバIC）
