ROHM Semiconductor SiC Power Modulesパワーモジュール

ROHM Semiconductor SiCパワーモジュールは、SiC MOSFETおよびSiC SBDをシングル段に統合するハーフブリッジSiCモジュールです。これらのROHM SiCモジュールは、スイッチング損失の低減を通して高周波数を実現しています。 ROHMは、市場に出回っているモジュールと比較して、漂遊インダクタンスを削減するためにパワーモジュールを最適化します。過度の発熱を防止するため、Etypeモジュールが追加のサーミスタを内部に統合しています。

特徴

  • Fast switching with low loss
    • Lower switching loss enables high-frequency operation
    • Switching loss is significantly reduced compared to similarly rated IGBT modules
  • Integrated thermistor prevents excessive heat generation
  • +175°C maximum junction temperature
  • Positive RDS(on) coefficient enables easy parallel operation
  • No tail current during turn-off
  • 1700V VDSS
  • ID rated from 80A to 600A
  • 3rd gen trench technology delivers low input capacitance (Ciss) and low gate charge (Qg)
  • 2nd gen planar technology provides longer short-circuit withstand time
  • No limitations on the use of the body diode

アプリケーション

  • Inverters for induction heating
  • Motor drive inverters
  • Bidirectional converters
  • Solar inverters
  • Power conditioners

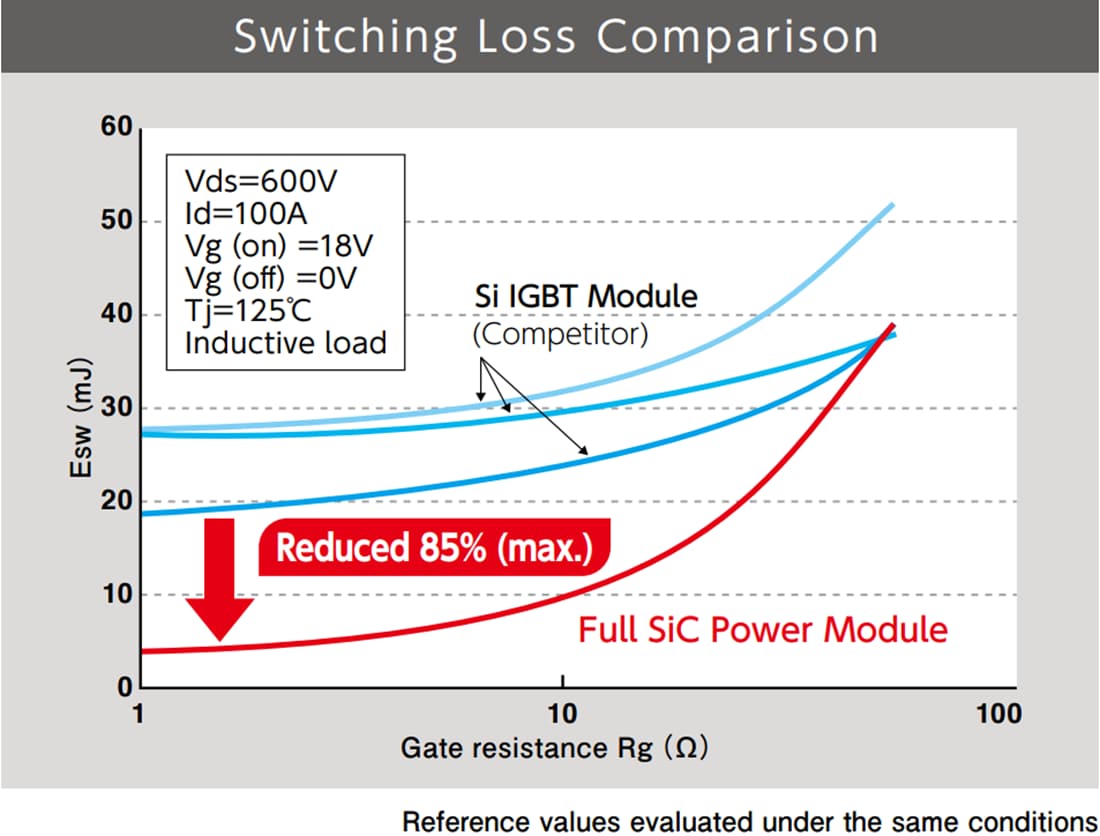

Switching Loss Comparison

チャート - ROHM Semiconductor SiC Power Modulesパワーモジュール

ビデオ

Related Products

ROHM Semiconductor シリコンカーバイド（SiC）パワーデバイス

シリコン（Si）/カーボン（C）ベースの電力デバイスで、シリコンデバイスよりも高い性能が備わっています。

Learn MoreROHM Semiconductor シリコンカーバイド（SiC）パワーデバイス について View ProductsROHM Semiconductor シリコンカーバイド（SiC）パワーデバイス に関連

ROHM Semiconductor BSM300D12P2E001 SiC Power Module

Half-bridge module integrates a Sic DMOSFET and SiC Schottky Barrier Diode.

Learn MoreROHM Semiconductor BSM300D12P2E001 SiC Power Module について View ProductsROHM Semiconductor BSM300D12P2E001 SiC Power Module に関連
View Results ( 16 ) Page
部品番号 データシート 説明 Pd - 電力損失
BSM300C12P3E201 BSM300C12P3E201 データシート MOSFETモジュール 1200V, 300A, Boost Chopper, Full SiC-Power Module with Trench MOSFET 1.36 kW
BSM120D12P2C005 BSM120D12P2C005 データシート MOSFETモジュール Mod: 1200V 120A (w/ Diode) 935 W
BSM180D12P3C007 BSM180D12P3C007 データシート MOSFETモジュール Half Bridge Module SiC UMOSFET & SBD 880 W
BSM180C12P2E202 BSM180C12P2E202 データシート MOSFETモジュール 1200V Vdss; 204A ID SiC Mod; SICSTD02 1.36 kW
BSM180D12P2C101 BSM180D12P2C101 データシート MOSFETモジュール Mod: 1200V 180A (no Diode) 1.36 kW
BSM450D12P4G102 BSM450D12P4G102 データシート MOSFETモジュール 1200V, 447A, Half bridge, Full SiC-Power Module with Trench MOSFET 1.45 kW
BSM600D12P4G103 BSM600D12P4G103 データシート MOSFETモジュール 1200V, 567A, Half bridge, Full SiC-Power Module with Trench MOSFET 1.78 kW
BSM250D17P2E004 BSM250D17P2E004 データシート MOSFETモジュール 1700V Vdss; 250A Id SiC Pwr Module 1.8 kW
BSM300D12P2E001 BSM300D12P2E001 データシート MOSFETモジュール 300A SiC Power Module 1.875 kW
BSM300D12P4G101 BSM300D12P4G101 データシート MOSFETモジュール 1200V, 291A, Half bridge, Full SiC-Power Module with Trench MOSFET 925 W
