Samtec APF6とAPM6 AcceleRate® 高性能アレイ
Samtec APF6とAPM6 AcceleRate® 高性能アレイは、0.635mmピッチの相互接続製品であり、112Gbps PAM4 極限性能と柔軟なオープンピンフィールド設計を特徴とします。各列に10～100ポジションを備えた高密度4列設計を採用し、1000ピン以上へのロードマップを提供します。これらのコネクタは、高さ5mmの薄型設計と幅5mmのスリム設計により、スペース制約のあるアプリケーションに最適です。Samtec APF6およびAPM6 AcceleRate®高性能ターミナルは、112Gbps PAM4（56Gbps NRZ）アプリケーションをサポートし、PCIe® 6.0/CXL® 3.2および100GbEに対応しています。
特徴
- 柔軟なオープンピンフィールド設計を採用し、コスト最適化された高性能ソリューション
- スタック高さ5mmの低背型
- スリムな5mm幅
- 最大合計800ピンが備わっている8列設計；1000以上のピンへのロードマップ
- 高性能ボード対ボード接続に最適
- データレート互換性：PCIe 6.0/CXL 3.2および100GbEと互換性
- 112Gbps PAM4（56Gbps NRZ）アプリケーションに対応
- シグナルインテグリティ性能が最適化されたEdge Rate®コンタクトシステム
仕様
- スタック高さ：5mm ~ 10mm
- ピン合計40～800本
- 0.635mm（0.025"）ピッチ
- 絶縁体材質：ブラック LCP
- 銅合金接点材料
- 1.27μm（50μインチ）ニッケルメッキの上にAu（金）またはSn（錫）メッキ
- リードフリー半田に対応
- 動作温度範囲: -55°C～+125°C
ビデオ

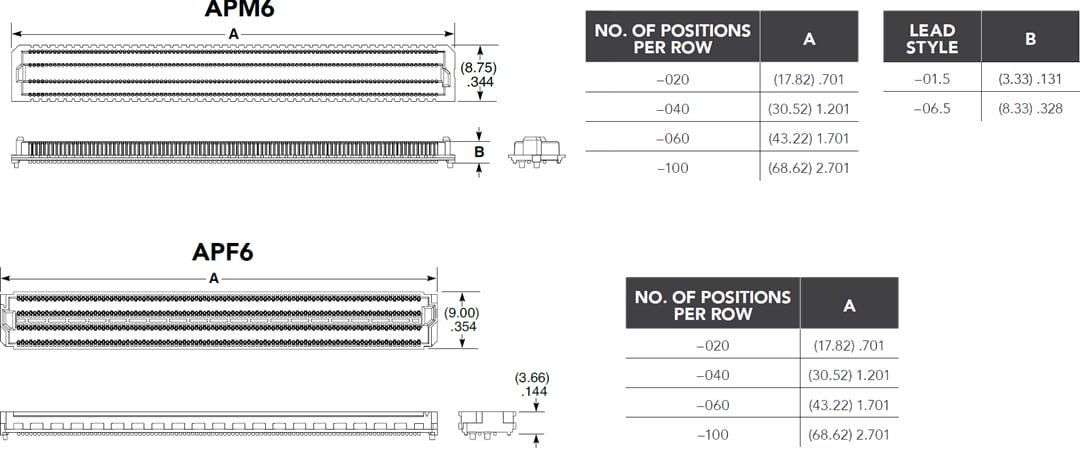

寸法 mm (in)
