Seeed Studio reTerminal
Seeed Studio reTerminalは、小型のヒューマンマシンインターフェイス（HMI）デバイスであり、IoTおよびクラウドシステムを簡単で効率的に統合できるように設計されています。reTerminalは、Raspberry Pi Compute Module 4（CM4）で駆動することに加えて、1.5GHzで稼働するクワッドコアCortex®-A72 CPUを内蔵しています。reTerminalは、解像度720 x 1280の5インチIPS静電容量式マルチマルチスクリーンが特長です。プラットフォームでのマルチタスクの実行に十分な容量（4GB）のRAMを搭載しており、オペレーティングシステムのインストールに十分な容量（32GB）のeMMCストレージもああるため、高速な起動に加えて全体的にスムーズな体験を得ることができます。ワイヤレス接続は、デュアルバンド2.4GHz/5GHz Wi-Fi®およびBLUETOOTH® 5.0 BLEで可能です。
Seeed Studio reTerminalは、拡張性を高めるために高速拡張インターフェイスと豊富なI/Oを搭載しています。このデバイスには、安全なハードウェアベースのキーストレージを備えた暗号コプロセッサなどのセキュリティ機能があります。加速度センサ、光センサ、RTC（リアルタイムクロック）といった内蔵モジュールもあります。reTerminalには、より高速のネットワーク接続を実現するためのギガビットイーサネットポートに加えて、デュアルUSB 2.0 Type-Aポートもあります。reTerminalの40ピンRaspberry Pi互換ヘッダは、幅広いIoTアプリケーションに使用できます。
特徴
- 高い安定性と拡張性を備えた統合モジュラー設計
- 4GB RAM/ 32GB eMMCを搭載したRaspberry Pi Compute Moduleで駆動
- 1280 x 720および293PPIの5インチIPS容量性マルチタッチスクリーン
- デュアルバンド2.4GHz/5GHz Wi-FiおよびBluetooth 5.0 BLEによる無線接続
- 拡張性をさらに高めるための高速拡張インターフェイスと豊富なI/O
- 安全なハードウェアベースの鍵ストレージが備わった暗号化コプロセッサ:
- 加速度計、光センサ、RTCなどの内蔵モジュール
- ギガビット・イーサネット・ポートとデュアルUSB 2.0 Type-Aポート
- IoTアプリケーション用の40ピンRaspberry Pi互換ヘッダ
アプリケーション
- 組み込みLinux端子デバイス
- スマートファクトリー
- スマート倉庫
- スマートホーム
- 機械学習とエッジAIの用途
- IoTコントローラ
- ハンドヘルドデバイス
仕様
- プロセッサ
- Broadcom BCM2711クワッドコアCortex-A72 (Arm v8)
- 64ビットSoC @ 1.5GHz
- メモリ
- 4GB LPDDR4（オンダイECC搭載）
- 32GB eMMCフラッシュ
- ワイヤレス接続
- 2.4GHzおよび5.0GHz IEEE 802.11b/g/n/ac
- Bluetooth 5.0、BLE
- ディスプレイ
- 5" 720 x 1280 LCD
- 静電容量式タッチパネル（マルチタッチをサポート）
- ビデオ
- 1x Micro HDMI出力（最大4Kp60に対応）
- 1x 2レーンMIPI CSIカメラインターフェイス
- H.265（4Kp60デコード）
- H.264（1080p60デコード、1080p30エンコード）
- OpenGL ES、3.0グラフィックス
- オンボードモジュール
- リアルタイムクロック
- NXP Semiconductors PCF8563T
- 低バックアップ電流、VDD = 3.0VおよびTamb = 25℃で標準0.25μA
- 加速度計
- STMicroelectronics LIS3DHTR
- 16ビット、±2g/±4g/±8g/±16gの動的にスケール可能フルスケール
- 暗号化
- Microchip Technology ATECC608A
- 安全なハードウェアベースの鍵保管（キー ストレージ）、非対称署名、検証、鍵合意
- 光センサ
- Lite-On LTR-303ALS-01
- 内部IO拡張
- Microchip Technology MCP23008-E
- リアルタイムクロック
- 外部I/O
- GPIO
- 最大 5x UART
- 最大 5x I2C
- 最大 5x SPI
- 1x SDIOインターフェイス
- 1x DPI（パラレルRGBディスプレイ）
- 1x PCM
- 1x PWMチャネル
- 最大 3x GPCLK出力
- 垂直拡張インターフェイス
- 1x PCIe 1レーンホスト、Gen 2（5Gbps）
- 1x USB 2.0ポート（高速）
- 26x GPIO
- POE
- その他
- ギガビット・イーサネット・ポート（RJ45）
- デュアルUSB 2.0 Type-Aポート
- GPIO
- パワー
- 5VDC、1A（最小値）
- 5VDC、2Aを推奨
- 機械
- 寸法: 140mm x 95mm x 21mm
- 重量 (ボックスを除く): 0.285kg
- 重量 (ボックスを含む): 0.43k

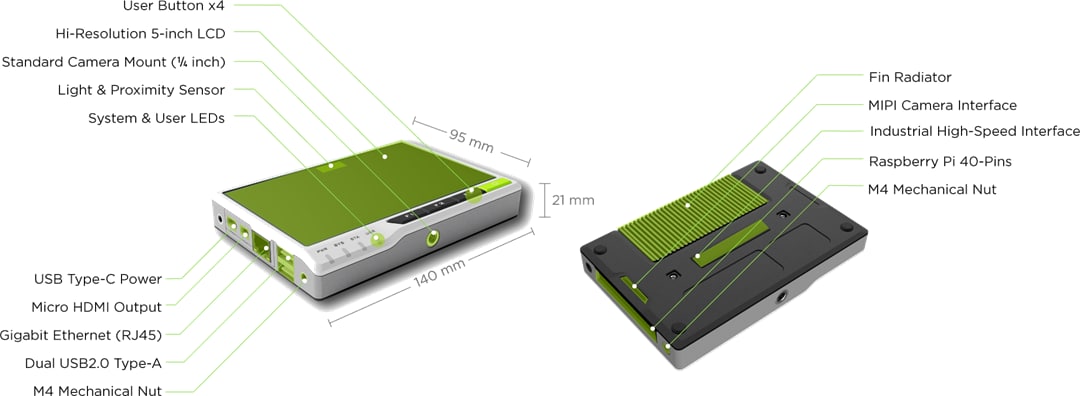

概要
40ピン対応ヘッダ
