Semtech HS2240P&HS2950PHotSwitch®保護 IC
Semtech HS2240PおよびHS2950PHotSwitch ® 保護 IC は、雷、静電気放電 (ESD)、短絡、突入電流などのさまざまな電気的過ストレス (EOS) 状態から保護するように設計されています。HotSwitch IC は、アプリケーションの必要に応じて負荷をオン/オフするために主電源レールに接続された高度に統合された電源スイッチです。これらのデバイスは電気サージを検出し、負荷を電源から適切に切断することで下流のサブシステムに堅牢なセキュリティを提供します。
SemtechHS2240P、3.5mmx2.0mmx0.57mmDFN-14パッケージで提供されます。HS2950Pは、3.0mm x 3.0mm x 0.55mmのDFN-12パッケージで提供されます。コンパクトで高集積HotSwitch IC は、従来のヒューズやその他の保護デバイスの理想的な代替品となり、設計の BOM と全体的なプリント基板（PCB）スペースの要件を削減します。
特徴
- HS2950P
- 入力電圧範囲: 2.7V～29V
- 出力電流: 最大5A
- 低25mΩ Ron
- 負荷スイッチ内蔵
- 過電圧保護を調整可
- 調整可能な電流制限機能
- 調節可能なソフトスタート
- 自動出力ディスチャージ
- OVPおよびUVLを除くすべての障害からの自動再起動
- HS2240P
- 入力電圧：2.7V〜22
- DC出力電流：最大3.1A
- 固定電流制限：3.9A（代表値）
- 低40mΩ Ron
- 高サージ能力
- IEC 6100-4-5 40A（8/20μs）
- IEC 610000-4-5 2kV（1.2/50μs）
- 調整可能な過電圧保護とソフトスタート
- 一定のサージ制限電圧
アプリケーション
- 電気通信
- ネットワーク用機器
- セットトップボックス
- スマートTV
- メディアプレーヤー
- 消費材
- 産業機器
- サーバー
- USB VBUS
ビデオ
アプリケーション例

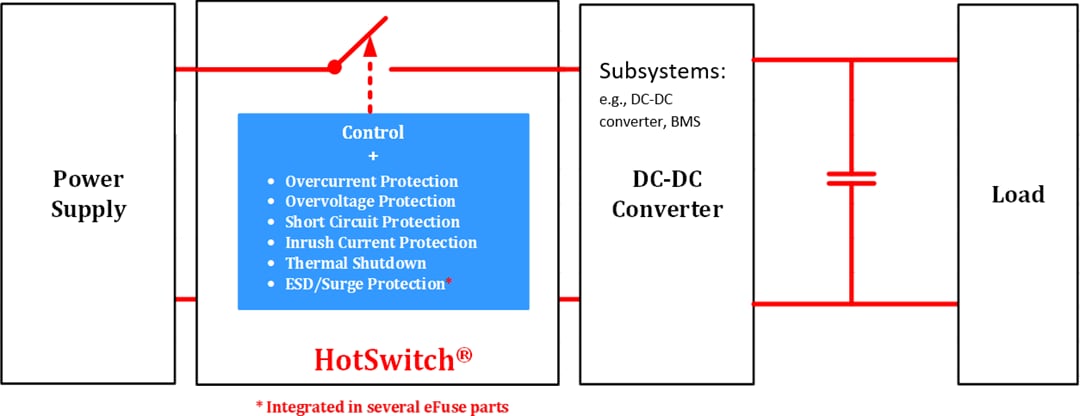

アプリケーション図
公開: 2022-10-03
| 更新済み: 2024-05-30
