Semtech SVS03331P1RBQ 低静電容量TVSダイオード
Semtech SVS03331P1RBQ 低静電容量TVSダイオードは、特にアンテナと高速データポートに二次サージやESD保護を提供するように設計されています。2リード 1,00mm x 0.60mm x 0.50mm DFNパッケージに収められたSVS03331P1RBQには、スナップバック技術が活用されており、デバイスのクランプ電圧を最小限に抑えます。各デバイスは、3.3Vで動作する1つの高速ラインを保護し、標準静電容量0.37pFを備えています。ESD特性は、IEC 61000-4-2 (接触±30kV、空気中 ±30kV）に準じた高ESD耐電圧、および極めて低い動的抵抗（標準0.22Ω）によって強調されています。Semtech SVS03331P1RBQは無鉛で、自動車アプリケーションを対象としたAEC-Q101認定済みのリードを備えています。
特徴
- 高ESD耐電圧
- IEC 61000-4-2 (ESD) – 接触時±30kV、空気中±30kV
- ISO 10605 (ESD) – ±25kV接触、±25kV空中
- 小型2リード DFNパッケージ、1,00mm x 0.60mm x 0.50mm
- 1ラインを保護
- 低ESD制限電圧
- 動作電圧：3.3V
- 低い標準静電容量：0.37pF
- 低リーク電流
- 低動的抵抗
- AEC-Q101認定を取得済
- ソリッドステートシリコンアバランシェ技術
アプリケーション
- アンテナ
- USB 3.0/ USB 3.1/ USB Type-C®
- 自動車
- 産業機器
仕様
- 最高ピークパルス電力：80W
- 最大ピークパルス電流：10A
- （最高）逆方向スタンドオフ電圧：3.3V
- 逆破壊電圧範囲：6V ~ 11V
- 最大逆漏れ電流：50nA、標準5nA未満
- 最大クランプ電圧：8V、標準5.3V
- 標準ESDクランプ電圧範囲：3.4V ~ 6,0V
- 標準ダイナミック抵抗：0.22Ω
- 最大接合部静電容量：0.43pF、標準0.37pF
- 動作/ 接合部温度範囲：-40°C ~ +125°C
機能図

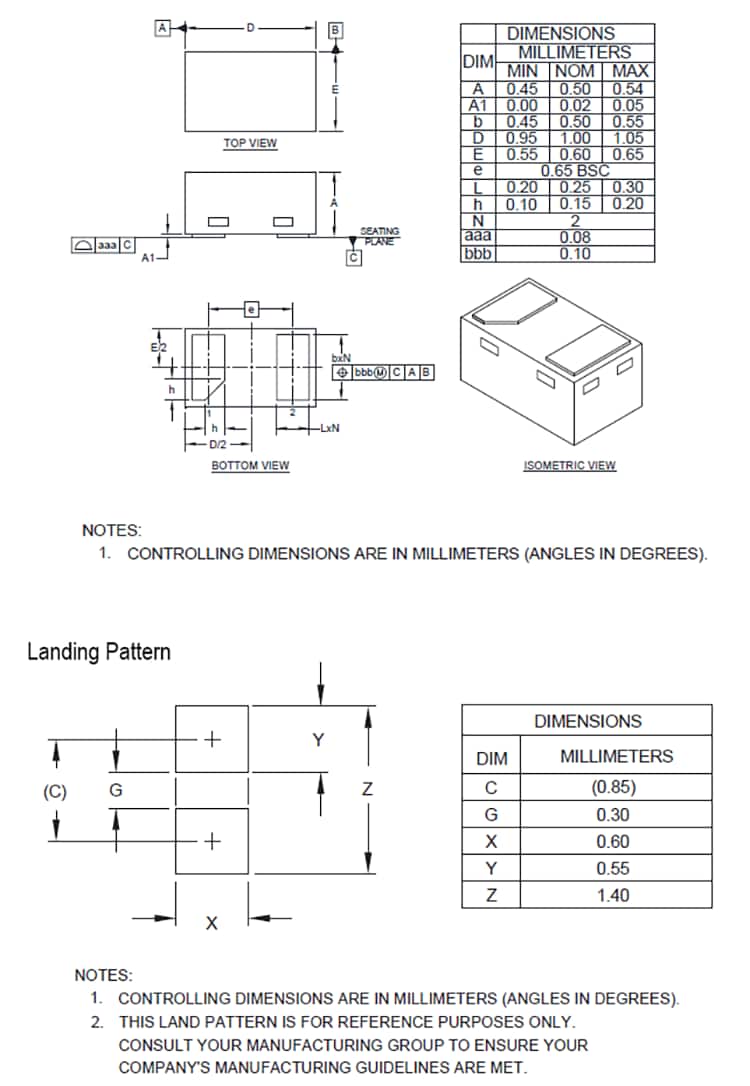

寸法
