Silicon Labs EFM32PG22 MCU開発キット
Silicon Laboratories EFM32PG22 MCU開発キットは、小型で費用対効果が高く機能が豊富なプロトタイプおよび開発プラットフォームで、EFM32™マイクロコントローラに基づいています。EFM32PG22 Geckoマイクロコントローラは、エネルギーに配慮した組み込みアプリケーションを実現するように設計されたSeries 2 Geckoポートフォリオの一部です。Silabs PG22開発キットは、エネルギーに配慮した電子機器の開発に最適なプラットフォームです。
PG22開発キットには、4種類の環境センサ―とステレオPDMマイクが搭載されており、EFM32PG22 MCUにアクセスできます。またボードには、汎用不揮発性メモリに使用する8Mbitシリアルフラッシュが組み込まれています。周辺機器は、電源ドメインにグループ化されており、必要に応じてアプリケーションコードによってONとOFFを切り替えることができます。ボタン型電池ホルダーによってPG22キットは、小型自己完結型システムのように、EFM32PG22に基づいた電池駆動製品の開発を容易にします。
PG22開発キットのプログラミングは、USB Micro-BケーブルとオンボードJ-Linkデバッガを使用するとすぐに実施できます。USBバーチャルCOMポートによって、ターゲットアプリケーションへのシリアル接続を提供します。PG22開発キットはSimplicity Studio™およびボードサポートパッケージ（BSP）においてサポートされており、ユーザーはすぐに開始できます。
特徴
- 超低消費電力動作用のオンボード周辺機器の電力制御
- 相対湿度・温度センサ
- 周囲光センサ
- ホール効果センサ
- 6軸慣性センサ
- PDMステレオマイク
- 8 Mbitシリアルフラッシュ
- ユーザーLEDとプッシュボタン
- 20ピン2.54 mmブレイクアウトパッド
- SEGGER J-Linkオンボードデバッガ
- 仮想COMポート
- AEM用Miniシンプリシティコネクタ、および外付けSilicon Labsを使用した仮想COM
- USBまたはボタン型電池で駆動
キット内容
- 1x PG22開発キットボード（BRD2503A）
- 1x USB Type A to Micro-Bケーブル
関連製品
Silicon Labs EFM32PG22 32ビット対応マイクロコントローラ
エネルギーに配慮した組み込みアプリケーションを実現するように設計されたSeries 2 Geckoポートフォリオの一部です。
Silicon Labs EFM32 Pearl Gecko MCU
強力な32ビットARM® Cortex®-M4 &と暗号ハードウェアエンジンが特徴で、AES, ECC, SHAに対応しています。

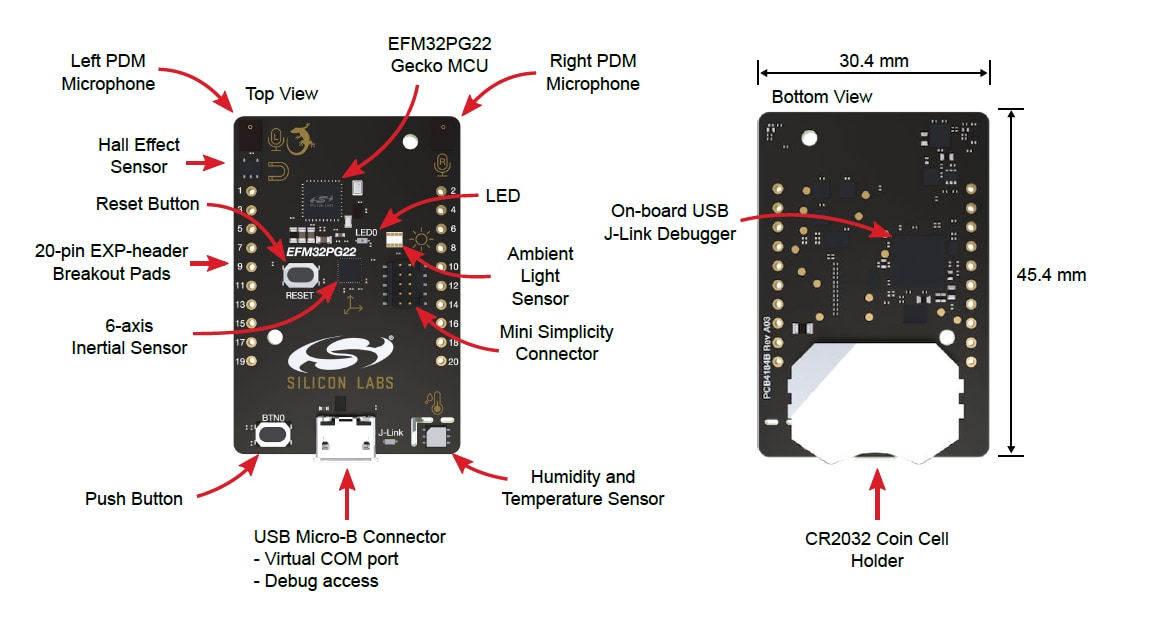

ボード・レイアウト
ブロック図
パワーアーキテクチャ
公開: 2021-03-01
| 更新済み: 2022-03-11
