SparkFun DEV-15164 Qwiic OpenLog
SparkFun DEV-15164 Qwiic OpenLogは、複数のI2Cデバイスを簡単にデイジーチェーン接続でき、シリアルポートを占有せずそれらすべてを記録できます。Qwiic OpenLogは、大量のシリアル・データを記録し、科学的目的またはデバッグ目的でプロジェクトによって発生したすべてのデータを保管します。DEV-15164 Qwiic OpenLogの接続にはんだ付けは不要ですが、ブレッドボード用に0.1"間隔でピンが搭載されています。
Qwiic OpenLogは、オンボードATmega328で動作し、オンボード共振器を使用して16MHzで実行します。また、DEV-15164は、クロック・ストレッチングにも対応しており、400kHzで毎秒最大20,000バイトのデータを記録します。このOpenLogは、受信バッファがいっぱいになるとクロックラインをホールドし、ビジー状態であることをマスタに通知します。Qwiic OpenLogがタスクを終了すると、クロックがリリースされ、データが破損することなく流れ続けるようになります。
特徴
- 破損なしで毎秒20,000バイトでの連続データ・ロギング
- 高速400kHz I2Cとの互換性あり
- 64MB～32GB microSDカード（FAT16またはFAT32）との互換性あり
- Unoブートローダがプリロードされており、ファームウェアのアップグレードが新しいスケッチをロードするのと同じくらい簡単
- 有効なI2Cアドレス: 0x08～0x77
- 2x Qwiicコネクタ
ビデオ
ユーザガイド

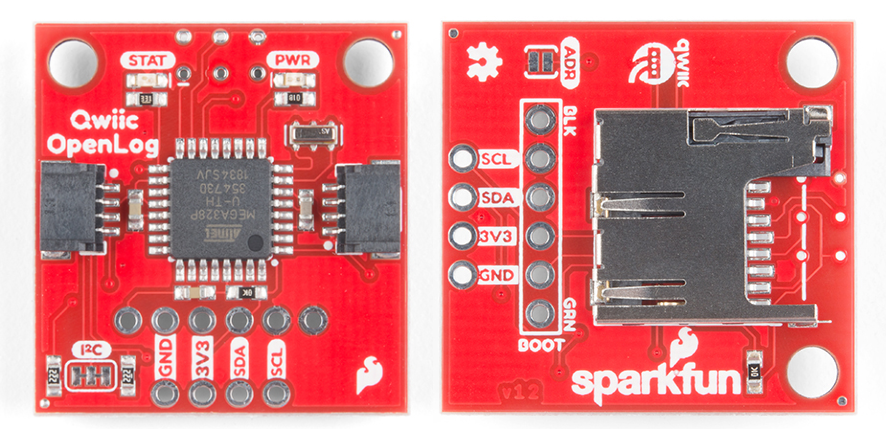

レイアウト
関連製品
SparkFun Qwiicブレイクアウト
センサ、アクチュエータ、その他を特徴とするブレイクアウト・ボードで、Quiic接続エコシステムとの互換性があります。
