STMicroelectronics L6462AブーストPFCコントローラ

特殊回路（リファレンス電流発生器[RCG]、電流リファレンスシェーパ[CRS]）のペアは、インダクタのピーク電流のリファレンスを形成し、TMまたは不連続電流モード（DCM）にかかわらず、コンバータの動作に関係なく正弦波入力電流を維持できます。このように、入力電流歪みへの影響を最小限に抑えることで、中間負荷および軽負荷での効率を向上できます。

フル負荷および低ACラインでは、パワースイッチの電源onをブーストインダクタ（バレースイッチング－擬似共振動作）の消磁後にリンギングのバレーと同期させます。ACラインが高く負荷が低減されると、ICはリンギングバレーをスキップして動作周波数を徐々に低減し、コンバータはDCMで動作し、バレースイッチングを維持しながら効率を最適化するためにDCMで動作します。

ブーストインダクタ消磁センシングは、ゲートドライバ出力経由で行われます。補助巻線やその他のインターフェイスコンポーネントは不要です。出力電圧は、トランスコンダクタンスタイプのエラーアンプによって制御され、正確な（全体2%）内部電圧リファレンスが備わっています。大きな負荷過渡に対する動的応答は、出力での過度のオーバーシュートやアンダーシュートを防止する強化されたエラーアンプによって改善されます。

STマイクロエレクトロニクス (STMicroelectronics) L6462Aは、低消費（起動前の<60µa、70khzで1nfの容量性負荷を駆動しながら2.3ma）が特徴です。また、保護またはカスケード変換段からのicリモートon>

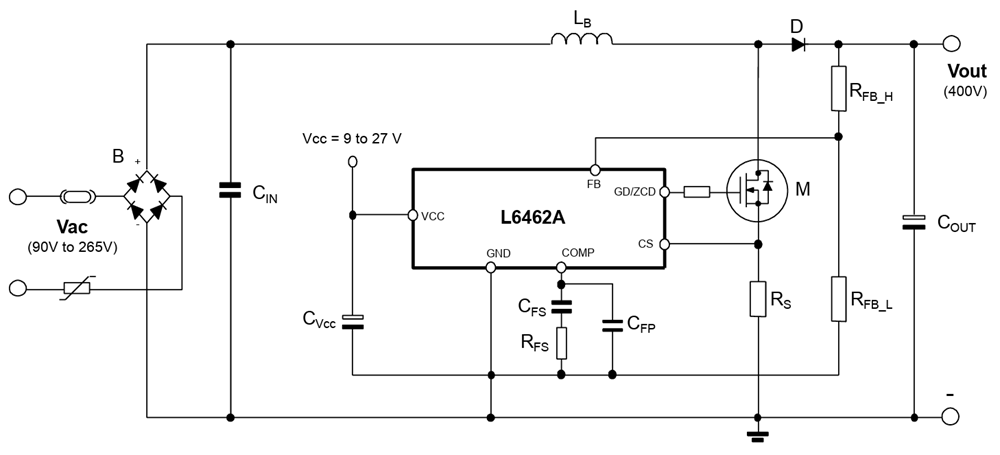

トーテムポール出力段は、少なくとも300mAソースおよび600mAシンク電流の能力があり、MOSFET駆動に適しています。すべてのこれらの機能によって、EN 61000-3-2準拠 SMPSを対象とした優れた低コストソリューションとなります。L6462Aは、90V_AC ～ 264V_AC/400V_OUTアプリケーションに対処するように最適化されています。
