STMicroelectronics ALED6000モノリシックスイッチングレギュレータ
STMicroelectronics ALED6000モノリシックスイッチングレギュレータは、高電力LED駆動用に最大3A DC電流を送信するように設計されています。ALED6000は、広い入力電圧範囲が特徴で、車載システムに最適な選択です。標準250mV RSENSE電圧降下によって効率性能が向上し、専用のDIMピンを駆動することによってデジタル調光が実装されています。
STM ALED6000モノリシック・スイッチングレギュレータは、調整可能な電流制限に対応しており、公称出力LEDの電流に応じてインダクタのRMS電流を選択できるように設計されています。スイッチング周波数の適応性によって、アプリケーションのサイズをコンパクトにできます。デジタル周波スケーリングによってパルス-by-パルス電流センシングが向上しており、さまざまなアプリケーション条件で効果的な定電流保護を実装します。VBIASピンの組み込みスイッチオーバー機能によって、効率性が最大限に高められます。
複数のデバイスは、SYNCHピンを共有することで同期が可能であり、低ノイズアプリケーションでビートノイズを防止し、入力電流のRMS値を小さくできます。
特徴
- AECQ100認証
- 最大3A DC出力電流
- 動作入力電圧: 4.5V～61V
- RDS(on) = 標準250mΩ
- 調節可能なfSW （250kHz～1.5MHz）
- 専用ピンを用いた調光機能
- 低IQシャットダウン（VINから標準10 µA）
- 低IQ動作（標準2.4 mA）
- ±3%出力電流精度温度過昇
- 同期化
- 専用ピンを用いたイネーブル
- 調節可能ソフトスタート時間
- 調節可能な電流制限
- 低ドロップアウト動作（最大12μs）
- VBIASが軽負荷時の効率を向上
- 自動回復サーマルシャットダウン
アプリケーション
- 車載システムに適する
- HB LED駆動アプリケーション
- ハロゲン電球の交換

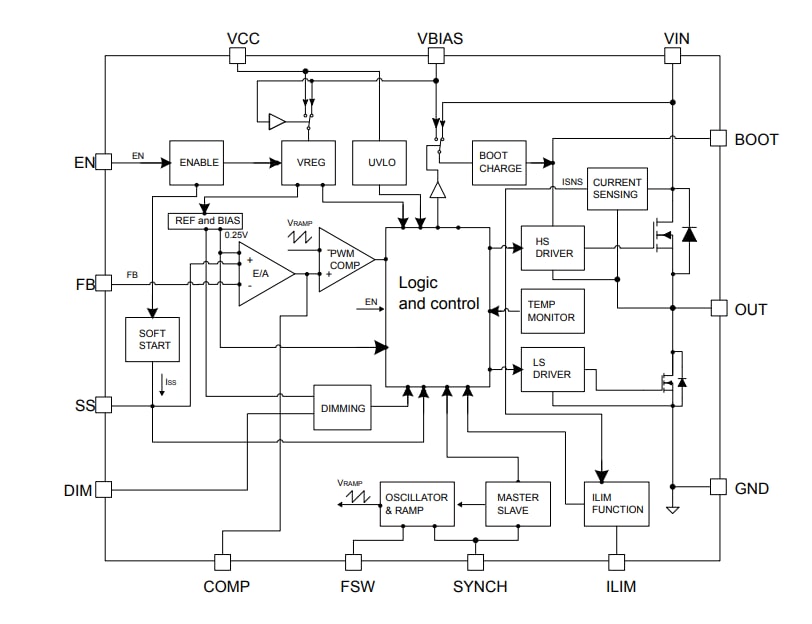

ブロック図

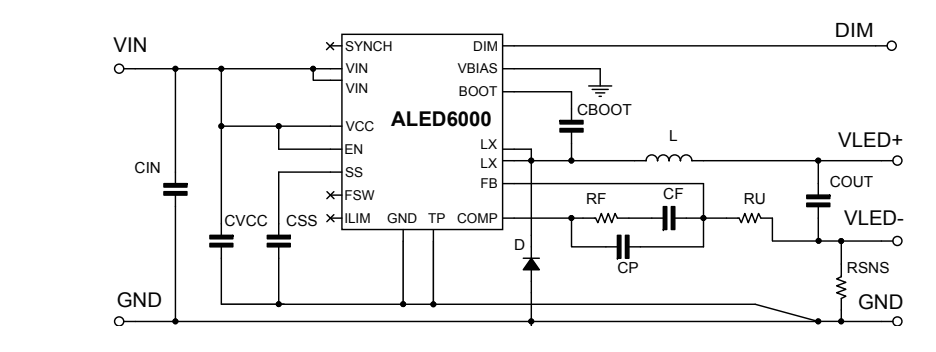

アプリケーション図
関連製品
STMicroelectronics STEVAL-ILL089V1評価ボード
高電力LED駆動向けのALED6000モノシリック電流源に基づいています。
