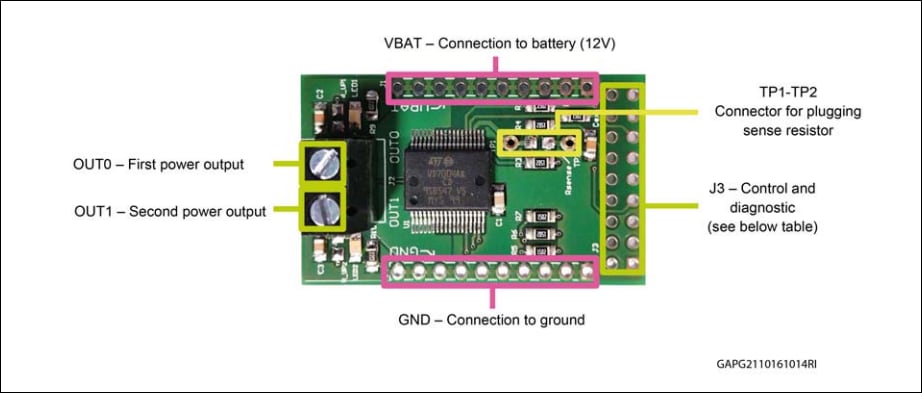

STMicroelectronics EV-VN7004AY評価ボード
STMicroelectronics EV-VN7004AY評価ボードは、STMicroelectronics VIPower® M0-7テクノロジを既存システムに接続する簡単な方法を実現しています。このボードは予め組立られており、VND7004AYハイサイドドライバが搭載されています。オンボード、電気部品の最少セットによってユーザは、外付け部品の設計と接続にさらなる労力を費やすことなく、負荷、電源、マイクロコントローラに直接接続できます。
特徴
- VND7004AY専用のシンプルなシングルICアプリケーション・ボード
- 簡単なプロトタイピングを目的とした電気的接続とサーマルヒートシンクを実現
- 一般的なデバイスの特徴
- MultiSenseアナログフィードバックが備わったダブルチャンネルスマートハイサイドドライバ
- 超低スタンバイ電流
- 3Vおよび5V CMOS出力との互換性あり
- 診断機能
- 多重アナログフィードバック: 高精度比例した電流ミラーを備えた負荷電流、VCC供給電圧、TCHIPデバイス温度
- 接地（電源制限）表示に対する過負荷およびショート
- サーマルシャットダウン表示
- オフ状態オープン負荷検出
- VCC検出ショート出力
- センス有効化/無効化
- 保護
- 低電圧シャットダウン
- 過電圧クランプ
- 負荷電流制限
- 高速熱過渡の自己制限
- 温度過昇時に構成可能なラッチオフ、または専用故障リセットピン付き電流制限
- 接地損失およびVCC損失
- セルフターンオンでの逆バッテリ
- 静電放電保護
アプリケーション
- 車載用スマート電力分配、グロープラグ、暖房システム、DCモータ、リレーの交換と高抵抗抵抗と誘導アクチュエータを特に意図しています。
