STMicroelectronics EVSTGAP2SICSN/C評価ボード

STMicroelectronics EVSTGAP2SICSN/C評価ボードは、STGAP2SICSN絶縁シングルゲートドライバを評価するように設計されています。STMicroelectronics STGAP2SICSNTR 4Aシングルゲートドライバは、ゲート駆動チャンネルと低電圧制御およびインターフェイス回路の間でガルバニック絶縁を実現します。

STM EVSTGAP2SICSN/Cボードを使用すると、最大520Vの電圧定格でハーフブリッジ電力段を駆動しながら、STGAP2SICSNのすべての機能を評価できます。必要に応じて、H2PACK-7LまたはH2PACK-2Lパッケージに収められた適切なデバイスの電源スイッチとC29静電容量を交換することで、バス電圧の増大が可能になります。ボードのコンポーネントは、さまざまなアプリケーション条件の下でドライバの性能評価が簡単になり、最終的なアプリケーションコンポーネントを微調整できるように、アクセスと変更が簡単になっています。

特徴

  • ボード
    • ハーフブリッジ構成、最大520Vの高電圧レール
    • SCT35N65: 650V、55mΩSiC MOSFET
    • 負のゲート駆動
    • VAUX = 5Vで給電され、最大絶縁が5.2kVの高圧側および低圧側ゲートドライバに供給するオンボード絶縁DC-DCコンバータ
    • オンボードまたは5V(外部で印加)で生成された3.3V VDDロジック供給
    • 駆動電圧構成の簡単なジャンパ選択: +17/0V、+17/-3V、+19/0V、+19/-3V
  • デバイス
    • 4Aソース/シンク @ 25°Cドライバ電流機能
    • 独立したシンク/ソース出力で、ゲート駆動の設定が容易
    • 75nsという短い伝播遅延
    • UVLO機能
    • 最大26Vのゲート駆動電圧
    • ヒステリシスで3.3V、5V TTL/CMOS入力
    • 温度シャットダウン保護
    • スタンバイ機能

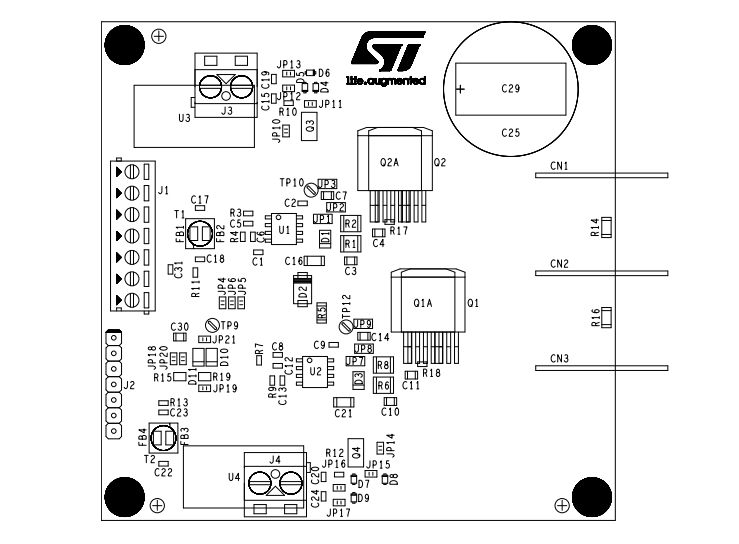

上面のレイアウト

機械図面 - STMicroelectronics EVSTGAP2SICSN/C評価ボード

概要

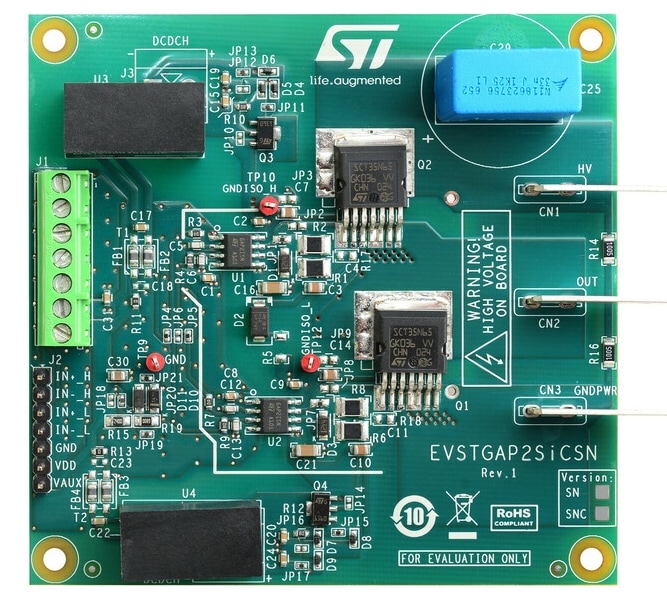

STMicroelectronics EVSTGAP2SICSN/C評価ボード
