STMicroelectronics ILPS28QSW デュアル絶対デジタル出力気圧計
STマイクロエレクトロニクス (STMicroelectronics) ILPS28QSWデュアル絶対デジタル出力バロメータは、デジタル出力を提供する超小型圧電抵抗式絶対圧センサです。本デバイスはデュアルフルスケールを備え、最大でユーザーが選択可能な4060hPaまで対応します。本デバイスは、センシング要素と IC インターフェイスを統合しており、センシング要素からアプリケーションへの通信はI2CまたはMIPI I3C™インターフェイスを介して行われます。ILPS28QSWは消費電力を低減し、前世代デバイスよりも低い圧力ノイズを実現しています。
STM ILPS28QSWは、金属蓋付きセラミックLGAパッケージに格納されており、-40°C～+105°Cの温度範囲での動作が保証されています。パッケージには、外部圧がセンサ素子に達するように穴があります。IC内部のゲルは、水から電気部品を保護します。また、金属キャップは、オプションでアプリケーションPCBレイアウトにおいて接地または電気的に浮動したままに接続されています。金属キャップの接続は、顧客のターゲットアプリケーションに応じて決定されます。
特徴
- 防水パッケージのデュアル・フルスケール絶対圧センサ
- モード 1 ：@ 260hPa~1260hPa
- モード 2： @ 260hPa~4060hPa
- 組み込みアナログハブ（アナログ入力データ処理用）
- 組み込みQvar（電荷変動の検出用）
- 1.7μA消費電流を1.7μAに削減
- 0.5hPa絶対圧力精度
- 0.32Pa低圧センサノイズ
- 組み込み温度補償
- 拡張温度範囲-40°C～+105°C
- 24ビット圧力データ出力
- ODR：1Hz～200Hz
- I2CまたはMIPI I3CSM インターフェイス
- 組み込みFIFO
- 1.7V～3.6Vの電源電圧
- O-ringを活用した簡単な密閉パッケージ
- ECOPACKリードフリーに準拠
アプリケーション
- 産業アプリケーション
- ガスと水のメーター計測
- ウェザーステーションの機器
- 高度計、圧力計（屋外機器用）
- スマートフィルタ
- 人工呼吸器およびCPAP機器
- 落下検出
開発ツール
STMicroelectronics STEVAL-MKI223V1K 圧力センサキット
アドホックPCBで構成されたボードに、ILPS28QSWセンサとスワイプ電極を実装しているのが特徴です。
STMicroelectronics STEVAL-MKI109D評価ボード
ST MEMSセンサの動作を監視するように設計されています。

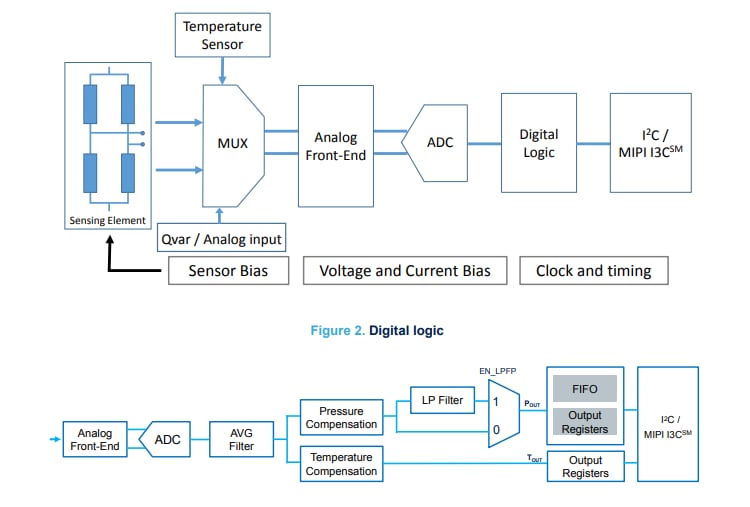

デバイスアーキテクチャブロック図
