STMicroelectronics L99VR02Jリニア電圧レギュレータ
STマイクロエレクトロニクス (STMicroelectronics) L99VR02J リニア ボルテージ レギュレータは、最大500mAの負荷電流を供給します。この低ドロップアウト（LDO）レギュレータは、2.15V〜28VのDC電源電圧範囲および-40°C〜175°Cの温度範囲で動作します。この電圧レギュレータは、バッテリに直接接続するポストレギュレーション方式でも、あらかじめ電圧が調整された電源に接続する方式でも、どちらの接続方法でも動作可能です。L99VR02Jレギュレータは、SELxピンを経由して固定出力電圧および選択可能な出力電圧（0.8V、1.2V、1.5V、1.8V、2.5V、2.8V、3.3V、または5V）を生成するように構成できます。
L99VR02J電圧レギュレータはAEC-Q100認定を受けており、サーマルシャットダウンと短絡電流制限、不足電圧ロックアウト（UVLO）、プログラム可能な短絡出力電流を備えています。L99VR02J電圧レギュレータは、車載アプリケーションへの使用に理想的であり、PowerSSO-12パッケージで供給されます。
特徴
- バッテリモードとポストレギュレーション動作モードが可能
- 低ドロップアウト電圧
- 出力電圧精度±2%
- 電圧レギュレータを有効/無効にするイネーブル入力
- リセット出力を活用した電圧モニタリング
- 負荷コンデンサの出力電圧安定性に関して無視できるESR効果
- 外付けコンデンサによるプログラム可能な自律型ウォッチドッグ
- 低電圧ロックアウト（UVLO）
- AEC-Q100認定を取得済
- 高速出力放電
- 熱シャットダウン、短絡電流制限
- 高度な温度警告と出力過電圧診断機能
- プログラマブルな短絡出力電流
仕様
- 出力電流: 500mA
- 入力電圧範囲: 2.15V～28V
- 静止電流 ≦1µA
- 最大電源電圧：40V（負荷遮断）
- 電源電圧：-0.3V～28VDC
- 出力電圧：-0.3V～6VDC
- -40°C～175°C動作温度範囲
- 熱保護温度範囲：175°C ~ 205°C
機能ブロック図
アプリケーション回路図

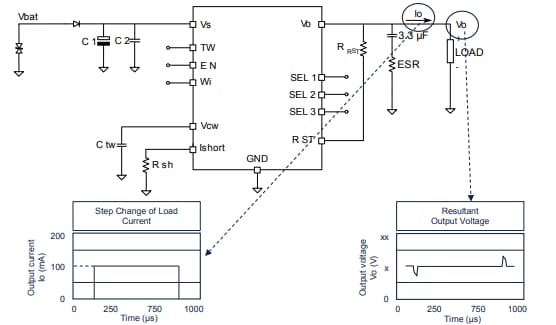

負荷調整テスト回路
その他の資料
開発ツール
STMicroelectronics AEK-MCU-C4MLIT3 MCU評価キット
車載レベルの安全性とセキュリティを必要とする車載/輸送アプリケーションに対応します。
STMicroelectronics AEK-POW-LDOV02J 評価ボード
8つの選択可能な固定出力電圧と、最大500mAまでの負荷電流能力が備わっています。
