STMicroelectronics LPS27HHTW MEMS圧力センサ
STMicroelectronics LPS27HHTW MEMS圧力センサは、デジタル出力バロメータとして作動する超コンパクトなピエゾ抵抗型絶対圧センサです。LPS27HHTWセンサには、周囲温度を監視する温度センサーも組み込まれています。LPS27HHTWには、は、センシングエレメントと、センシングエレメントからアプリケーションへI2C、MIPI I3CSM、またはSPIを介して通信するICインターフェイスが搭載されています。センシングエレメントは絶対圧力を検出し、STによって開発された専用プロセスを使用して製造された懸架膜で構成されています。
STM LPS27HHTWは、セラミックLGAパッケージ（金属フタ付き）に格納されています。デバイスは、-40°C～+85°Cの温度範囲で動作することが保証されています。また、外圧が感知要素に到達するように、セラミックLGAパッケージに穴が空いています。IC内部のゲルは、水から電気部品を保護します。また、金属キャップは、より良いESD堅牢性を目的に電気的に接地されています。
特徴
- 防水パッケージ付き圧力センサ
- ポッティングジェルと接地金属キャップ
- 絶対圧力範囲: 260hPa～1260hPa
- 電流消費最低4μA
- 0.5hPaの絶対圧力精度
- 0.7Paの低圧力センサーノイズ
- ±1.5°Cの温度精度
- 組み込み温度補償
- 24ビット圧力データ出力
- 1Hz～200HzのODR
- SPI、I2CまたはMIPI I3CSMインターフェイス
- 組み込みFIFO
- データレディ、FIFOフラグ、圧力閾値割り込み機能
- 1.7V～3.6Vの電源電圧
- ECOPACK無鉛に準拠
アプリケーション
- ポータブル機器用の高度計、圧力計
- GPSアプリケーション
- 気象観測装置
- スポーツウォッチ
- 電子タバコ
- 水深モニタリング
- ガスメーター
関連ボード
STMicroelectronics STEVAL-MKI220V1アダプタボード
ユーザーはLPS27HHTW製品ファミリのMEMSを評価できます。

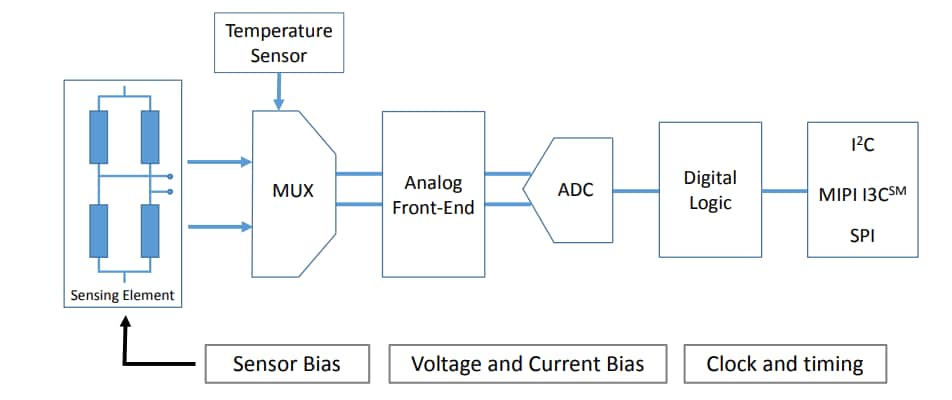

ブロック図
