STMicroelectronics RF5L15120CB4 RFパワーLDMOSトランジスタ
STMicroelectronics RF5L15120CB4 RFパワーLDMOSトランジスタは、高効率と線形利得動作が特徴です。RF5L15120CB4 120W LDMOS FETは、広範な正および負ゲート/ソース電圧範囲を実現します。このデバイスは、すべての一般的な変調形式を対象にClass AB/BおよびClass Cで使用できます。
STM RF5L15120CB4 RFパワーLDMOSトランジスタは、ブロードバンド商業通信、TV放送、航空電子工学、HF～1.5GHz周波数の産業アプリケーションを対象としています。
特徴
- 高効率と線形利得動作
- 集積ESD保護
- 大きな正および負ゲート/ソース電圧範囲
- 優れた熱安定性、低HCIドリフト
- 欧州指令2002/95/ECに準拠
アプリケーション
- ブロードバンド商業通信
- TV放送
- 航空電子工学
- 産業
仕様
- ドレイン-ソース間電圧 95V
- ゲート-ソース間電圧 -8V/+10V
- 最大動作電圧 55V
- 最大接合部温度 +200°C
- 保管温度範囲 -65°C～+150°C

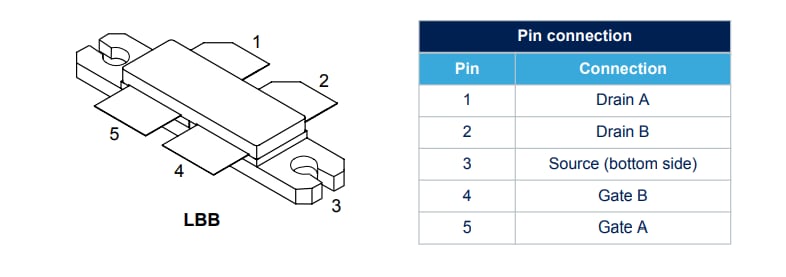

PIN接続
