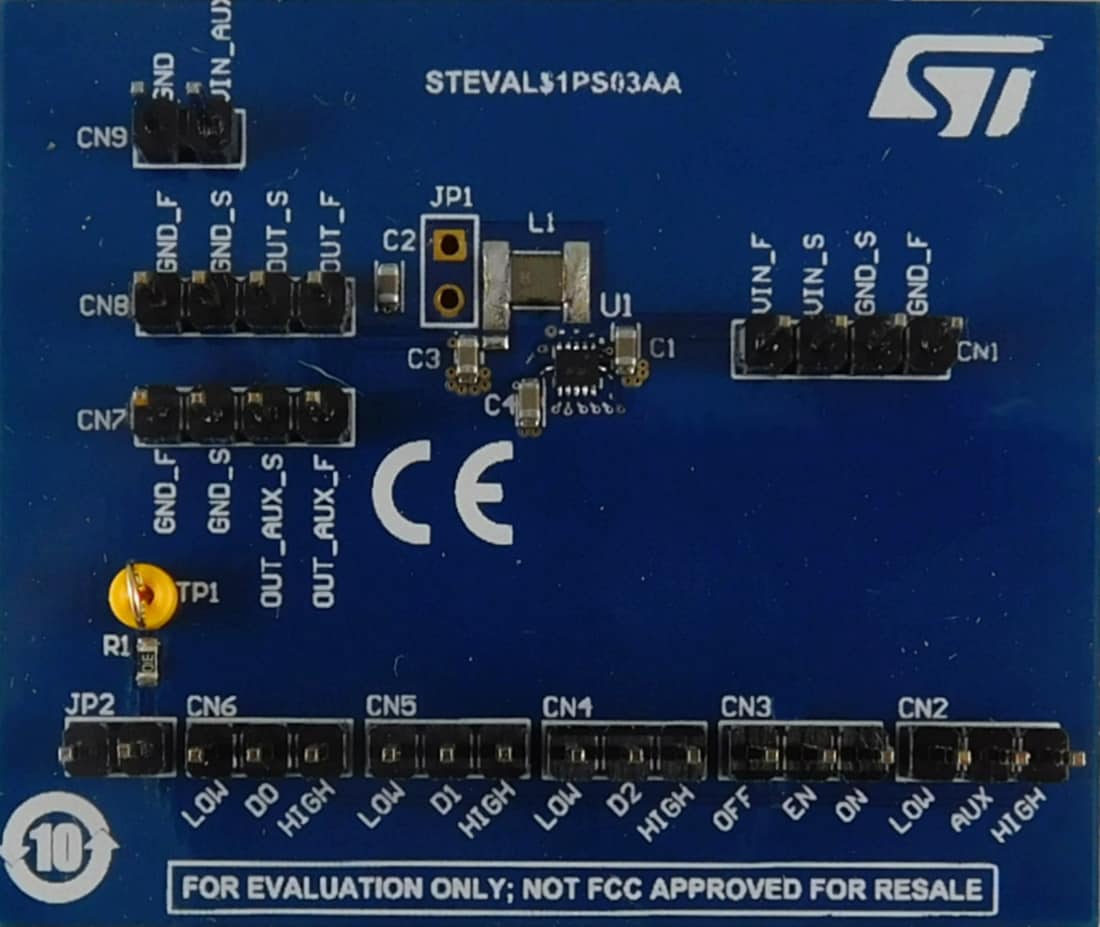

STMicroelectronics STEVAL-1PS03Aコンバータ評価ボード

STMicroelectronics STEVAL-1PS03Aコンバータ評価ボードは、最大400mAまでの出力電流を1.8V～5.5V入力から供給できるスマートコンバータ設計を対象としており、出力電圧を1.6V～3.3Vの間で動的に調整できます。このボードは、ナノ自己消費電流をともなう超小型の同期降圧コンバータであるST1PS03AQTRが特徴です。このコンバータは、優れたピーク電流制御（PCC）機能および高度設計回路を実装しており、自己消費電流を最小限に抑えます。制御型負荷スイッチを組み込んでおり、VIN_AUX電圧レールを使用してサブシステムを駆動できます。ボードは、ST1PS03AQTR、2.2μHインダクタ、小型コンデンサ2個のみを使用して高効率変換を達成する方法の実証に使用します。
