STMicroelectronics STEVAL-CCA042V1デモボード
STMicroelectronics STEVAL-CCA042V1 Class-Dオーディオアンプは、TDA7491HVハイパワーデュアルBTL CLASS-Dオーディオアンプ用に設計されています。その高効率のおかげで、PSSO36（スラグダウン）パッケージに組み立てられたデバイスは、ヒートシンクなしで熱を放散できます。
ボードにあるジャンパを使用すると、シングルエンドまたは差動入力、固定ゲイン設定としてすべての機能を検証するためにアンプを構成できるようになります。スタンバイ機能とミュート機能を実現できるように、マイクロスイッチも供給されています。
特徴
- 20W +20W連続出力電力 @ THD = 10%、RL = 8Ω、VCC = 18V
- 9.5W + 9.5W連続出力電力 @ THD = 10%、RL = 8Ω、VCC = 12V
- 広範な単電源動作（5～18V）
- 高効率 (η= 90%)
- 4つの固定ゲイン設定を選択可 (20dB、26dB、30dB、32dB)
- コモンモード・ノイズを最小化する差動入力
- フィルタレス動作
- スタンバイ機能、ミュート機能
- 短絡と熱過負荷保護
- 外部同期対応
- RoHS準拠
関連製品
STMicroelectronics TDA7491HVオーディオ・アンプ
20W + 20Wデュアル・ブリッジ接続負荷（BTL）Class Dオーディオ・アンプです。
デモ・ボード
STMicroelectronics Class-D Audio Amplifier Demonstration Boards
Helps to evaluate class-D audio amplifiers (TDA7492, TDA7491LP, TDA7491P, TDA7491HV, and TDA7491MV).

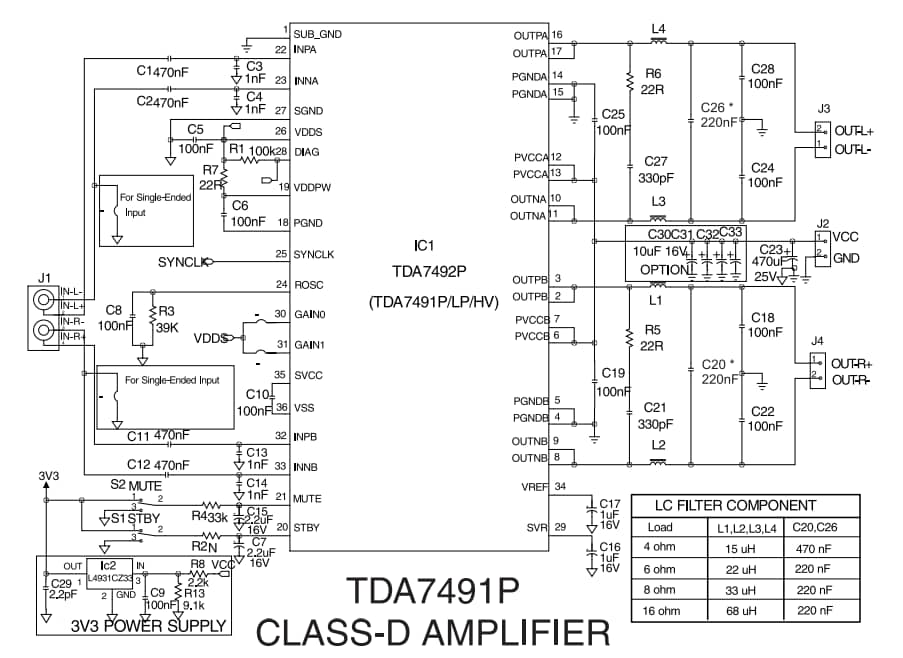

回路図
公開: 2019-10-07
| 更新済み: 2024-03-14
