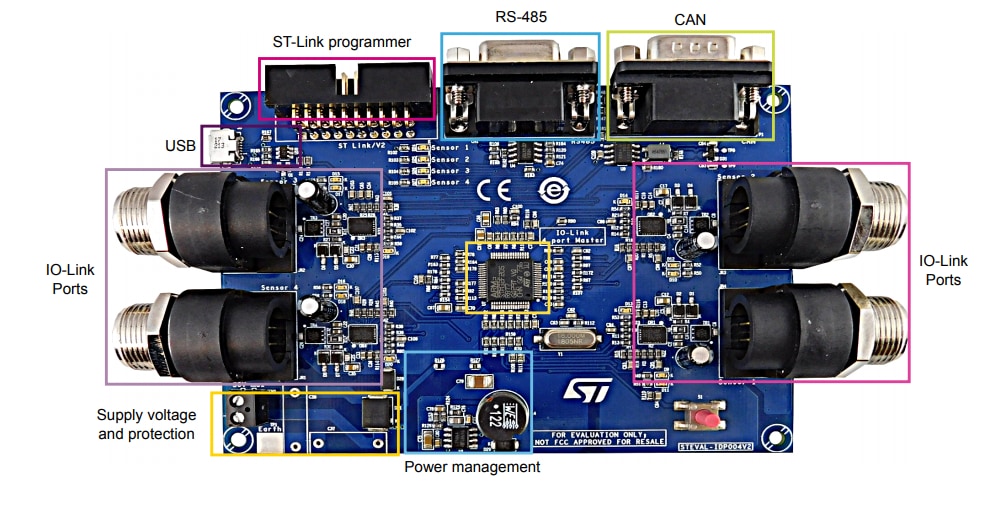

STMicroelectronics STEVAL-IDP004V2評価ボード

STMicroelectronics STEVAL-IDP004V2評価ボードには、STM32F205RBマイクロコントローラと4個の別々のL6360 ICが組み込まれています。ICとの通信は、マスターモードでI²Cを経由して行い、このSTM32F205RB MCUによって管理されています。各L6360には独自のアドレスがあり、他のデバイスとのバスを共有します。 The STEVAL-IDP004V2はシリアル非同期通信に基づいたマルチポートマスタを作成するために開発されており、IO-Linkプロトコルをサポートしています。各ノードには、産業M12コネクタ（スタンダード製品として推奨）が装備されており、ケーブルを使用した単一のスレーブノードとの接続（最長20m）を目的としています。このワイヤは、IO-Linkバス用に1極、L+ライン（正電源電圧極）用に1極、Lライン（負の供給電圧ポール）用に1極、の一般的な3極です。STEVAL-IDP004V2ボードには、RS-485バス、CANバス、USBハードウェアインターフェイスも搭載されています。レイアウトは、産業セグメントを対象としたIEC61000-4-2/4/5の要件に適合するように設計されています。
