STMicroelectronics STEVAL-L3751V12評価ボード
STMicroelectronics STEVAL-L3751V12評価ボードは、6V～75Vの広い入力電圧範囲に対応しており、スイッチング周波数全域での極度の電圧変換比が特徴です。このボードは、スイッチング周波数230kHzで安定化出力5Vを供給します。STEVAL-L3751V12ボードの出力電圧は、ジャンパコネクタを使用するとすぐに12Vに設定できます。抵抗器をより低いVIN範囲に変更すると、異なる電圧出力を選択できます。
STM STEVAL-L3751V12ボードは、100Wのデモボードです。デフォルト電流は最大で15Aまでに設定されており、抵抗器を変更することで簡単に選択できます。このボードは、電圧モードを実装したL3751同期バックコントローラに基づいており、
設計の複雑性とサイズを最小化するために内部補償を搭載したVQFNパッケージに格納されています。
出力過電流、入力電圧UVLO、内部電圧監視、150°Cでの熱シャットダウンといった組み込み保護は、テレコム、ネットワーキング、産業アプリケーションに不可欠の環境において制御下で安全に動作します。
eDesignSuiteソフトウェアツールは、L3751バックコンバータを設定するように構築されており、アプリケーション要件に適合します。
特徴
- 6V～75Vの広い入力電圧範囲
- 5Vまたは12Vを選択できる2つの出力電圧レベル
- スイッチング周波数設定230kHz
- ライン過渡時の低ドロップアウト動作
- 軽負荷時のパルススキップまたは強制PWM動作
- 185kHz～345kHzの範囲での同期
- VOUTを検証する電源正常オープンコレクタ出力
- 標準VTH MOSFET用7.5Vゲートドライバ
- ヒカップモードによる定電流保護
- RDS(on)ローサイドでの電流検出
- ライン過渡応答が向上
- 入力電圧の低電圧ロックアウト
- 内部電圧の監視
- 熱保護
- -40°C～150°C動作接合温度範囲
その他の資料
ビデオ

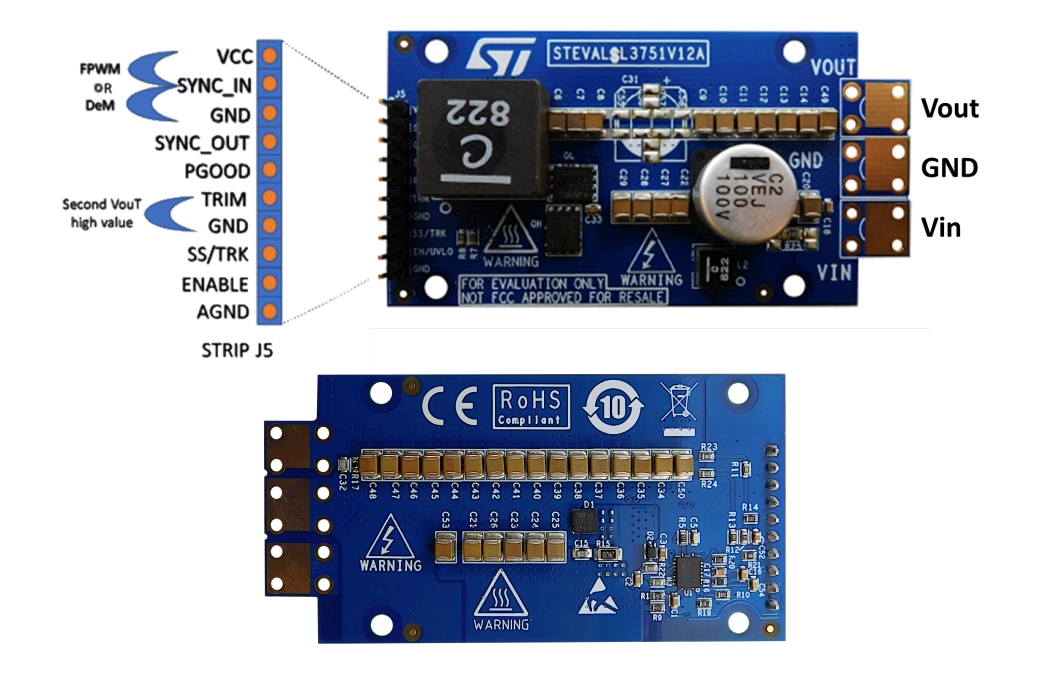

VQFNピン接続
