STMicroelectronics STGAP2HS 4A シングルゲートドライバ

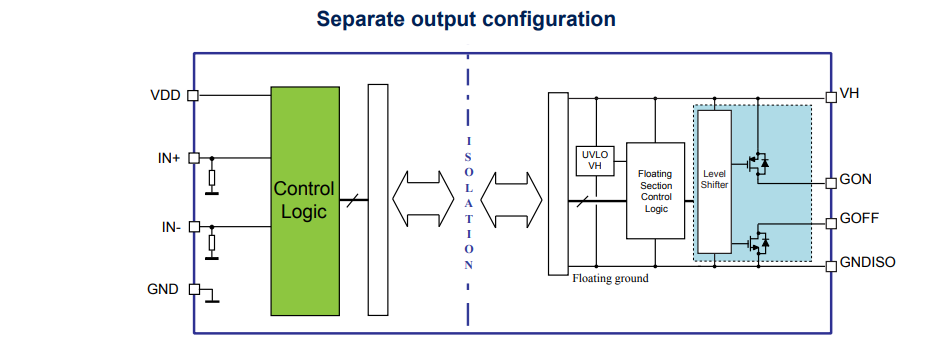

STM STGAP2HSシングルゲートドライバは、出力ピンが別々の2つの異なる構成でご用意があり、もう1つは単一の出力ピンとミラークランプ機能が特徴です。別途の出力ピンを用いた構成によって、専用のゲートレジスタを使用してターンオンとターンオフを個別に最適化できます。シングル出力ピンとミラークランプ機能構成によって、ハーフブリッジトポロジでの高速通信中のゲートスパイクを防止します。どちらの構成にも高い柔軟性が備わっており、外付け部品の部品表が削減されています。

STGAP2HSには、UVLOおよび熱シャットダウン保護機能が統合されており、信頼性の高いシステムの設計を促進します。デュアル入力ピンを使用すると、信号極性制御の選択とHWインターロッキング保護の実装が可能になり、コントローラが誤動作した場合の相互導通を回避できます。

STGAP2HS 4Aシングルゲートドライバは、ワイドボディSO-8Wパッケージでご用意があります。
