STMicroelectronics STGAP2INSICシングルゲートドライバ

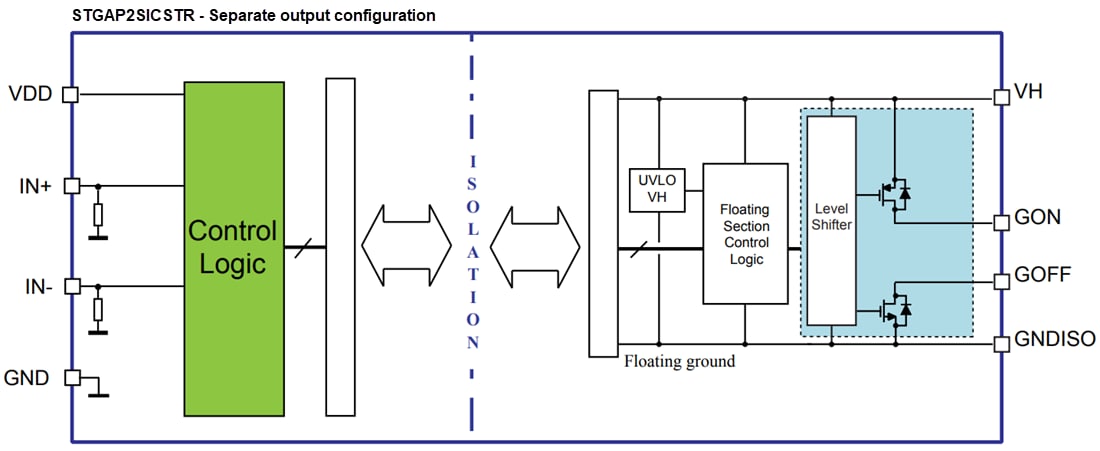

STMicroelectronics STGAP2SICSシングルゲートドライバは、ゲート駆動チャンネルと低電圧制御およびインターフェイス回路の間のガルバニック絶縁を実現するシングルゲートドライバです。ゲートドライバは、4A機能およびレール-to-レール出力が特徴で、産業アプリケーションにおける電力変換やモータドライバインバータといったミッドパワーおよびハイパワー・アプリケーションにも適しています。このデバイスは、2つの異なる構成でご用意があります。分離された出力ピン（STGAP2SICSTR）による構成によってユーザーは、専用のゲート抵抗を使用することによって電源ONとOFFを個別に最適化できます。単一の出力ピンとミラークランプ機能を特徴とする構成（STGAP2SICSCTR）によって、ハーフブリッジトポロジでの高速転流中のゲートスパイクを回避できます。どちらの構成も高い柔軟性を実現しており、外付けコンポーネントの部品表が削減されています。

STMicroelectronics STGAP2SICSには次の保護機能が集積されています: 信頼性の高いシステムの設計を促進するSiC MOSFETおよび熱シャットダウンのために最適化された値を備えたUVLO。コントローラが誤動作した場合の相互伝導を回避するために、デュアル入力ピンから単極制御の選択とHWインターロック保護の実装を実現できます。入力から出力への伝搬遅延は75ns未満で、高いPWM制御精度を発揮します。待機モードを使用してアイドル電力消費を削減できます。
