STMicroelectronics USBLC6-4SC6Y ESDサプレッサ
STMicroelectronics USBLC6-4SC6Y ESDサプレッサは、高速インターフェースのESD保護専用モノリシックデバイスです。 これらのインターフェースには、USB2.0、イーサネットリンク、ビデオラインが含まれています。 サプレッサの容量が非常に低いため、高レベルのシグナルインテグリティが確保されます。 USBLC6-4SC6Yは、ESD衝撃に対して敏感なチップを保護する上で妥協することなく、この整合性を達成しています。
特徴
- 4 data-line protection
- Protects VBUS
- 3pF Very low capacitance
- 10nA Very low leakage current
- SOT23-6L package
- RoHS compliant
- AEC Q101 qualified
アプリケーション
- USB 2.0 ports up to 480Mb/s (high speed)
- Compatible with USB 1.1 low and full speed
- High-speed data lines in smart junction boxes
- Ethernet port: 10/100Mb/s
- Video line protection

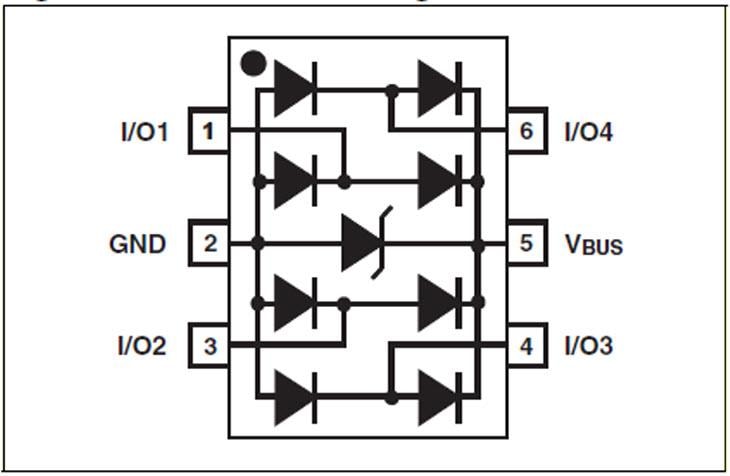

Functional Diagram
STEVAL-OET003V1 Evaluation Board
STMicroelectronics STEVAL-OET003V1 Evaluation Board is a demonstration tool to evaluate the robustness of ESD diodes developed for the automotive environment. The board is based on a master-slave structure on the same board using two STM8AF528.
View Product Detail
Complete Your Design
STMicroelectronics 標準製品
汎用アナログIC、ディスクリート、シリアルEEPROMのための幅広いドロップイン交換製品です。
