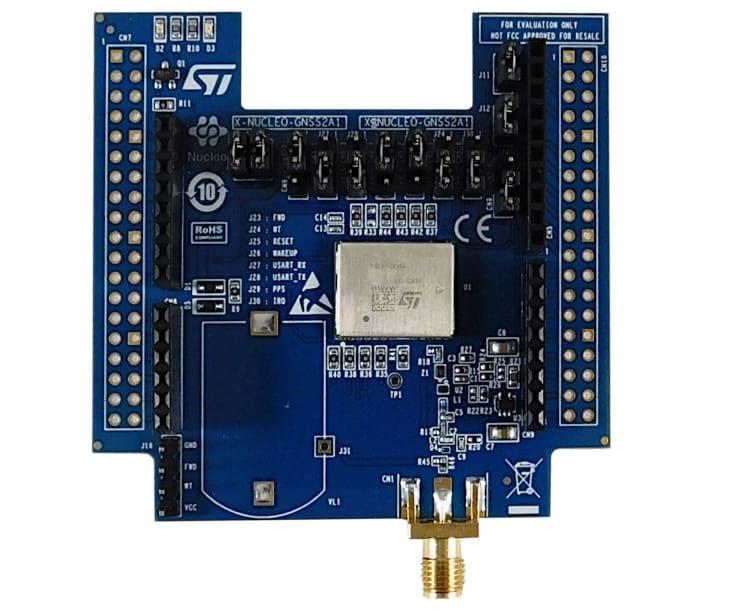

STMicroelectronics X-NUCLEO-GNSS2A1 GNSS評価拡張ボード
STMicroelectronics X-NUCLEO-GNSS2A1 GNSS評価ボードを使用すると、小型Teseo-VIC3DA GNSSモジュールの評価を促進できます。Teseo-VIC3DAは、手頃な価格の使いやすいグローバル・ナビゲーション衛星システム（GNSS）モジュールで、TeseoIIIシングル・ダイ・スタンドアロン位置決めレシーバICが組み込まれており、ユーザーのSTM32 Nucleoプロジェクトのさまざまな構成に使用できます。Teseo-VIC3DAモジュールには、GNSSファームウェア（X-CUBE-GNSS1）が活用されており、外部メモリのサポートなしで、収集、追跡、ナビゲーション、データ出力をはじめとするすべてのGNSS動作を実行できます。
STM X-NUCLEO-GNSS2A1拡張ボードは、Arduino UNO R3およびST morphoコネクタとの互換性があります。このボードは、STM32 Nucleo開発ボードに差し込んで、追加の STM32 Nucleo拡張ボードとスタックすることができます。
特徴
- 動作電源電圧: 3.3 V
- 周囲温度: -40°C～+85°C
- -163dBm (トラッキングモード) 感度
- インターフェイス:
- UARTポート
- I²Cポート
- 構成可能なデジタルI/Oタイムパルス
- ウェイクアップ用のEXTINT入力
- 同時マルチコンステレーション：
- GPS
- Galileo
- Glonass
- BeiDou
- QZSS
- NMEAプロトコル
- アシストGNSS:
- 自律型AGNSS
- リアルタイムでサーバベース
- STM32 Nucleo開発ボードとの互換性あり
- Arduino UNO R3コネクタとの互換性あり
- Teseo-VIC3DAデッドレコニング車載用ファームウェア
- FWDおよびWHEELTICK信号の提供
- 車載用GNSSおよび6軸慣性センサ
- RFパスでのLNAおよびSAWフィルタ
- SMAメス・アンテナ・コネクタ
- RoHSおよびWEEE準拠
必要な機器
- ソフトウェアパッケージ（X-CUBE-GNSS1）をインストールするためのMicrosoft Windows® 10が搭載されたPC
- STM32 Nucleo開発ボード(NUCLEO-L053R8あるいはNUCLEO-F401RE)
- STM32 NucleoをPCに接続するtype A to mini-B USBケーブル
- X-CUBE-GNSS1ソフトウェアパッケージ
- TESEO-スイート
関連製品
STMicroelectronics TESEO-VIC3DA車載用GNSSデッドレコニングモジュール
TeseoIIIシングルダイ・スタンドアロン位置決めレシーバICが組み込まれており、16.0mm x 12.2mmサイズに収められています。
関連ボード
STMicroelectronics STM32 Nucleo開発ボード
STM32マイクロコントローラファミリすべての機能を熟知したい開発者のための製品です。
