STMicroelectronics EVSTDRVG611MC評価ボード
STマイクロエレクトロニクス (STMicroelectronics) EVSTDRVG611MC 評価ボードは、STDRIVEG611 ハーフブリッジGaNゲートドライバの評価を可能にします。本ボードはSTDRIVEG611ドライバ、650V e-mode GaN HEMT、STM32G431RBT3マイクロコントローラをベースにした3相インバータ・ボードで、170MHzで動作するArm® Cortex®-M4コアを搭載しています。
EVSTDRVG611MCボードは、センサレスの磁界方向制御（FOC）、永久磁石同期モータ（PMSM）駆動およびブラシレスDC（BLDC）モータ駆動を可能にします。これらは、冷蔵庫のコンプレッサ、ポンプ、ファン、産業用機器など幅広いアプリケーションに対応しています。EVSTDRVG611MCのサイズは109mm x 110mmで、2層のFR-4プリント基板で構成されており、無風状態でのボード全体の熱抵抗は8.5°C/W Rth(J-A)です（個々のGaN半導体における50°C/Wの熱抵抗に相当）。
特徴
- STDRIVEG611 GaNゲートドライバを搭載した三相トポロジ
- 75mΩ（代表値）650V eモードGaN HEMT（PowerFLAT 5x6 HVパッケージ、ケルビンソース端子付き）
- 高アナログ集積化を実現するSTM32G431RBT3 マイクロコントローラ
- センサレス磁界方向制御（FOC）のための3シャントトポロジ
- 230V AC主電源入力フィルタおよび整流器
- 標準出力：最大600W（40kHz時）
- EMIおよびモータの信頼性のためにdV/dtを10V/nsに調整済み
- UART、エンコーダ、ホール位置センサ、SWDインターフェイス
- シャントアンプをSTM32G4に内蔵
- 過電流保護
アプリケーション
- 家電製品、ポンプ、コンプレッサ向けモータードライバ
- ファクトリオートメーション、サーボ、産業用ドライブ
- E-バイク、電動工具
- クラスDオーディオアンプ
- DC/DCコンバータ、共振コンバータ、PFC、バッテリチャージャ、アダプタ
関連のあるゲートドライバ
STMicroelectronics STDRIVEG611 ハーフブリッジ ゲートドライバ
Nチャネル エンハンスメントモードGaN向けの高電圧ハーフブリッジゲートドライバです。

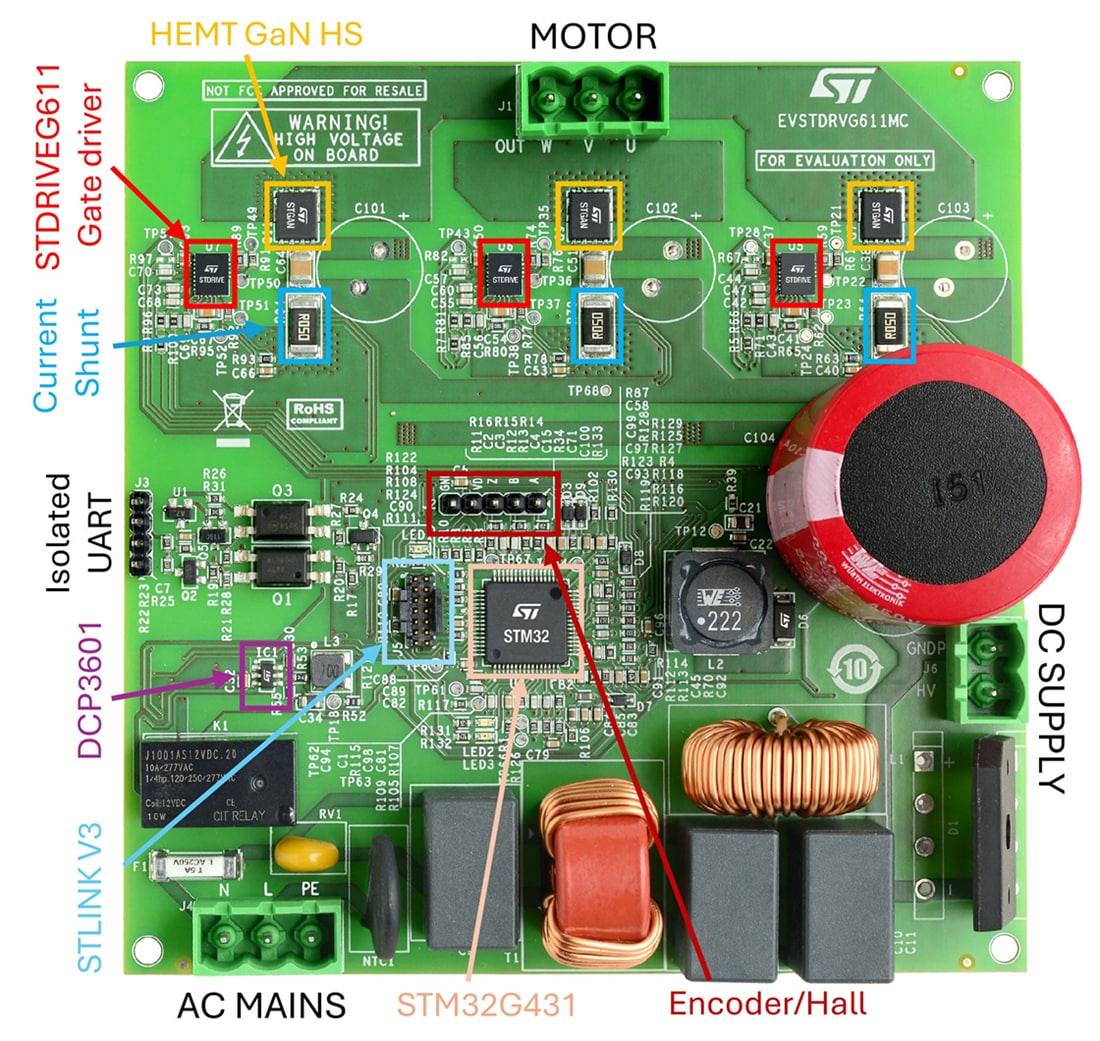

前面の概要

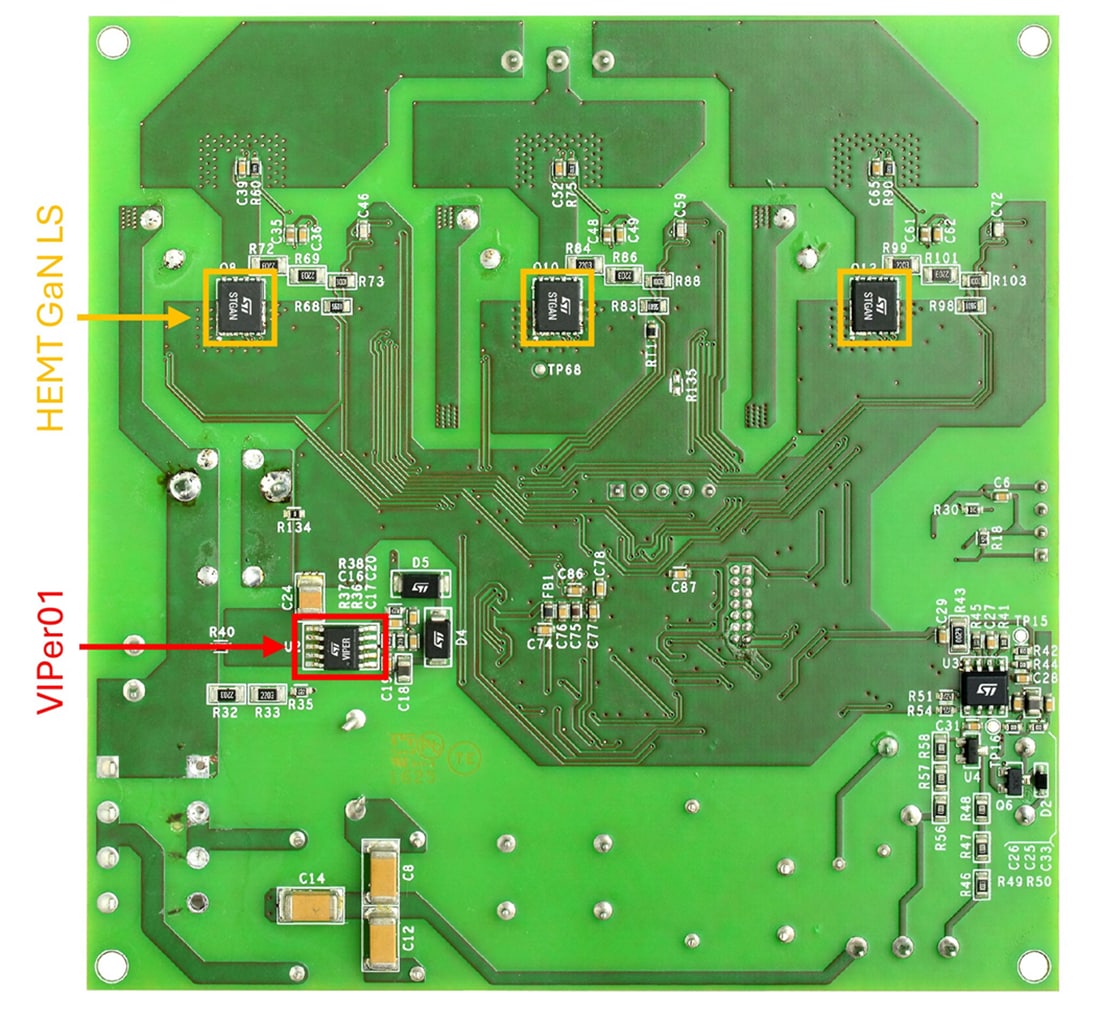

背面の概要
