STMicroelectronics LDH40 200mA低ドロップアウトLDO
STMicroelectronics LDH40 200mA低ドロップアウトLDOは、車載アプリケーションのカーバッテリまたは産業用アプリケーションの一般的なバッテリに直接接続するように設計されています。LDH40には、最高40Vまでの拡張入力電圧が備わっており、車載システムでの負荷ダンプトランジェントに対応しています。軽負荷で機能するこのデバイスの超低自己消費電流によって、常時オンスタンバイシステムでのバッテリ動作寿命が増大します。
STMicroLDH40は、入力および出力での小型セラミックコンデンサと安定して動作します。イネーブルロジック制御機能により、LDH40はシャットダウンモードに入り、合計消費電流を0.3µA未満に抑えます。熱保護も含まれています。このデバイスは、車載グレード、低フットプリント、ウェッタブル・フランク構造を採用したDFNパッケージで提供されます。低フットプリントによってPCB（プリント回路基板）設計における省スペースを最大化するだけでなく、AOI（自動光学検査）にも対応しています。
特徴
- AEC-Q100 Grade 1準拠
- 動作温度範囲：-40°C < TJ <+150°C
- 入力電圧 3.3V～40V
- ドロップアウト電圧 (200mA負荷時で標準700mV）
- 低接地電流（無負荷で標準2μA)
- 1.2V ～ 22VのADJ
- 25°Cで0.5%の出力電圧公差
- 保証出力電流200mA
- 適正電源
- 論理制御電気式シャットダウン
- 内部電流制限
- サーマルシャットダウン
- 出力アクティブ放電機能
- パッケージ
- DFN 2 x 2 6L WF (車載グレード用）
- 産業用SOT23 5LおよびDFN 6L
アプリケーション
- EVパワートレイン
- ボディ制御モジュール
- 常時オンバッテリ接続アプリケーション
- インフォテインメントと計器クラスタ
- ADAS

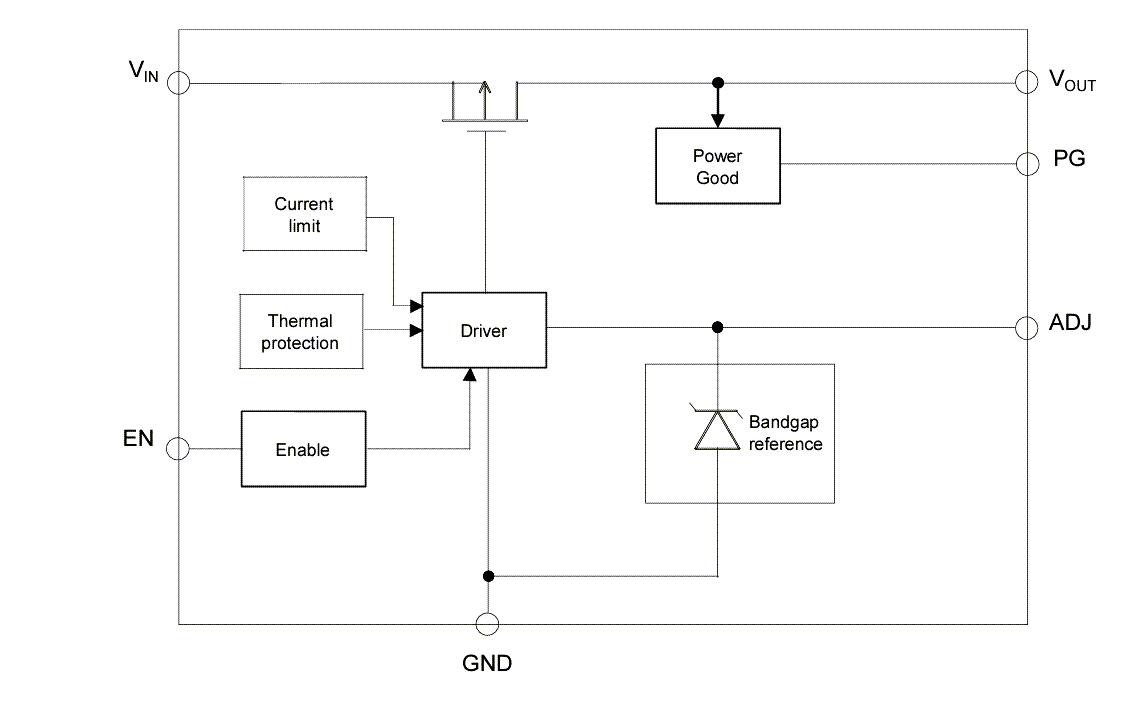

ブロック図
標準アプリケーション回路
