STMicroelectronics LMC6482オペレーショナル・アンプ
STMicroelectronics LMC6482オペレーショナル・アンプ（オペアンプ）は、16V CMOSデュアル・レールツーレール入力および出力オペアンプです。優れた精度を兼ね備えたレールツーレール機能によって、このデバイスは、広い入力信号範囲を必要とするデータ収集といったシステムに最適です。これらのオペアンプには、広範囲な供給電圧範囲2.7V～16Vが備わっています。LMC6482オペアンプには、レール対レール入力・出力機能が搭載されており、入力・出力の完全範囲で制限なく使用できます。これらのオペ・アンプは、2.7Vの低電圧電源で動作できます。
低入力バイアス電流の性能により、LMC6482がセンサ・インターフェイス・アプリケーション用シグナル・コンディショニングに使用される際に完全にします。一般的なアプリケーションには、データ・アクイジション・システム、バッテリ駆動計測機器、計装アンプ、アクティブ・フィルタリング、DACバッファ、高インピーダンス・センサ・インターフェイス、電流センシングがあります。
特徴
- 2mV（最高）の低入力オフセット電圧
- レールツーレール入出力
- 98dB @ 16Vでの優れたCMRR
- 低電流消費: 900µA（最大）
- 2.7MHzのゲイン帯域幅積
- 低供給電圧範囲: 2.7V～16V
- 安定したユニティゲイン
- 低入力バイアス電流: 50pA（最大）
- 高ESD許容差: 4kV HBM
- 拡張周囲温度範囲: -40°C～125°C
アプリケーション
- データ取得システム
- バッテリ駆動計器
- 計測用アンプ
- アクティブフィルタ
- DACバッファ
- 高インピーダンスのセンサインターフェース
- 電流検出器（ハイ/ローサイド）

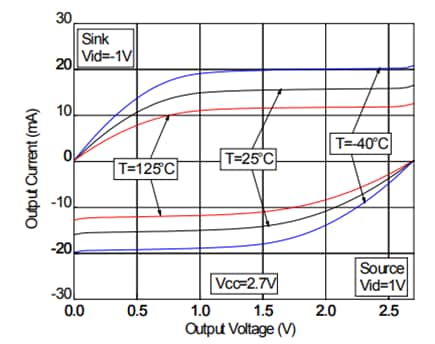

出力電流対出力電圧@ VCC = 2.7V
出力電流対出力電圧@ VCC = 16V
