STMicroelectronics S2-LP超低消費電力、Sub-1GHzトランシーバ
STMicroelectronics S2-LP超低消費電力、高性能Sub-1GHzトランシーバは、RFワイヤレスアプリケーション向けに設計されています。S2-LPトランシーバは、433MHz、512MHz、868MHz、920MHzのライセンスフリーISMおよびSRD周波数帯域で動作します。また、これらのトランシーバをプログラミングし、さらに413MHz～479MHz、452MHz～527MHz、826MHz～958MHz、904MHz～1055MHz帯域の周波数でも動作させることができます。
S2-LPは、2(G)FSK、4(G)FSK、OOK、ASK変調方式をサポートしています。エア・データ・レートは、0.1kbps～500kbpsです。S2-LPトランシーバは、狭帯域動作を実現できる1kHzまでチャンネル間隔が縮小されたシステムにおいて使用できます。
S2-LPには、長通信範囲を対象とした140dBより高いRFリンク・バジェットが備わっており、欧州、日本、中国、米国を始めとする世界中の地域で適用になる規制要件を満たしています。
特徴
- 周波数帯:
- S2-LPQTR: 413MHz～479MHz; 826MHz～958MHz
- S2-LPCBQTR: 452MHz～527MHz; 904MHz～1055MHz
- 変調方式: 2(G)FSK, 4(G)FSK, OOK, ASK
- エア・データ・レート: 0.1kbps～500kbps
- 超低消費電力:
- 7mA RX
- 10mA TX @ +10dBm
- 最低-130dBmの卓越した性能のレシーバ感度
- 優れたレシーバ選択性とブロッキング
- 最大+16dBmのプログラマブルRF出力電力
- プログラマブルRXデジタルフィルタ
- プログラマブルチャネルスペーシング
- 高速起動および周波数合成器の整定時間
- 自動周波数オフセット補償、AGC、シンボルタイミングリカバリ
- 145dB RFリンク・バジェット以上
- 電池残量計およびローバッテリ検出器
- RXおよびTX 128バイトFIFOバッファ
- 4線式SPIインターフェイス
- 自動肯定応答、再送信パケット
- 組み込みタイムアウトプロトコルエンジン
- 優れたレシーバ選択性（> 80dB @ 2MHz）
- STコンパニオン統合バラン/フィルタチップを利用可能
- アンテナダイバーシティアルゴリズム
- 完全一体型の超低出力RC振動器
- 内部タイマまたは外部イベントによって駆動するウェイクアップ
- デジタルリアルタイムRSSI
- ダイナミックペイロード長による柔軟なパケット長
- プログラマブルプリアンブル/同期ワード品質フィルタリングと検出
- リスン・トゥ・トーク・システムに基づいた組み込みCSMA/CAエンジン
- IEEE 802.15.4gハードウェアパケットは、ホワイトニング、FEC、CRC、デュアルSYNC単語検出をサポート
- ワイヤレスM-BUS対応
- SIGFOX™およびMONARCHネットワークでの操作が可能
- ターゲットとしているシステムの構築に最適:
- 欧州: ETSI EN 300 220、Category 1.5ネイティブ準拠、ETSI EN 303 131
- 米国: FCC Part 15、Part 90
- 日本: ARIB STD T67、T108
- 中国: SRRC
- 動作温度範囲: -40°C～+105°C
- パッケージ: 4mm x 4mm x 1mm QFN-24L
アプリケーション
- 電力負荷スイッチ
- クラウドへのセンサ
- スマートメータ
- 家庭用エネルギー管理システム
- ワイヤレスアラームシステム
- スマートホーム
- ビル用オートメーション
- 産業用モニタリングおよび制御
- スマート照明システム
Content Stream
ビデオ
開発ツール
STMicroelectronics STEVAL-FKI915V1トランシーバ・キット
S2-LPに基づいた開発プラットフォームで、外付けアンプを使用して902MHz〜928MHzに調整されています。
STMicroelectronics STEVAL-FKI433V1トランシーバ・キット
S2-LPに基づいた開発プラットフォームで、413MHz～479MHz周波数帯域向けに調整されています。

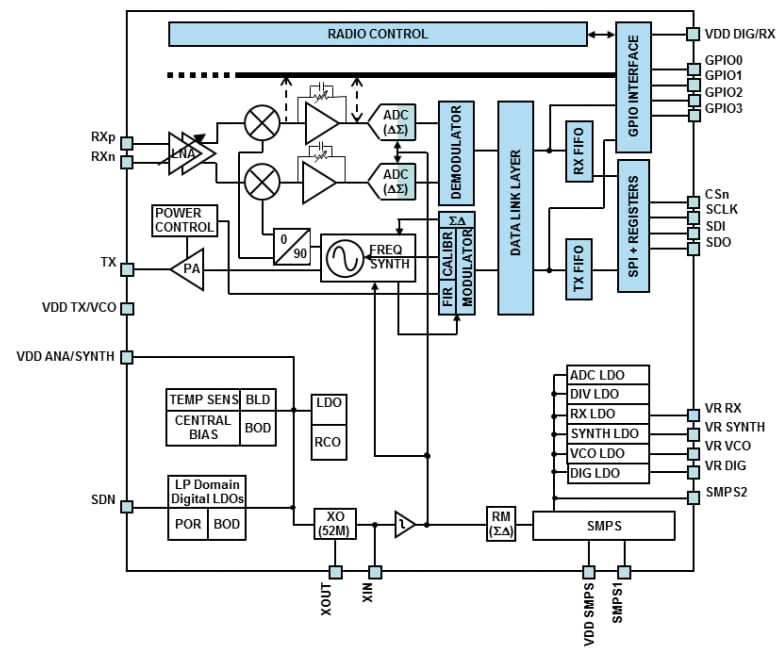

ブロック図
